Фундамент - основа всего строения



Фундамент дома - дело серьезное

Фундамент — (лат. fundamentum) — подземное (подводное) основание для домов, зданий и сооружений, которое изготовлено, как правило, из бетона, камня реже дерева. Фундамент служит неотъемлемой частью здания и является основной несущей конструкцией, основная функция которой заключается в передаче нагрузки от стен и крыши на грунт.

Рассматриваемые типы фундаментов

  • Классификация фундаментов
  • Ленточный фундамент
  • Свайный фундамент
  • Плитный фундамент
  • Массивный фундамент
  • Нормативно-правовая документация по устройству фундаментов
  • 1. Классификация фундаментов

    По назначению
    1. Несущий
    2. Комбинированный, т.е. способный, в дополнение к несущим функциям, выполнять еще и функции сейсмической защиты.

    По материалу
    1. Деревянный;
    2. Каменный:

  • бутовый;
  • бутобетонный;
  • кирпичный.
  • 3. Железобетонный:

  • сборный;
  • монолитный.
  • Фундамент (основание коттеджа) можно выделить в следующие типы:

    1. Ленточный фундамент выполняется из сборных железобетонных блоков или монолитный, может подразделяться на:
    1. заглубленный, заглубляется ниже глубины промерзания;
    2. малозаглубленный или мелкозаглубленный фундамент, который устраивается выше глубины промерзания;
    3. Свайный фундамент может быть таже нескольких видов (сборный или монолитный):

  • на забивных сваях;
  • на буронабивных сваях, которые выполняются так: сначала бурится скважина, стенки скважины обсаживаются (или говорят, "крепятся") обсадной колонной (может не обсаживаться), затем в скважину вставляют арматурный каркас и заливают бетонной смесью;
  • на набивных сваях;
  • на винтовых сваях
  • на сваях-оболочках;

  • 3. Плитный (сборный или монолитный)
    4. Массивные - устраивают в виде жесткого массива под всем небольшим в плане сооружением (дымовая труба, доменная печь, и т.п.).

    2. Ленточный фундамент

    Фундаменты, как правило, закладываются ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На пучинистных грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты.

    3. Свайный фундамент

    Сваей называется стержень (различного исполнения), расположенный в грунте в наклонном или в вертикальном положении и предназначенный для передачи грунту нагрузки от надземной части сооружения.При объединении нескольких свай ростверком получается свайный фундамент.

    Свая, находящаяся в грунте, частично передает внешнюю нагрузку частично через боковую поверхность, а частично через своё остриё (пяту).

    Если большую часть нагрузки свая передает на боковую поверхность, то такая свая называется висячая свая, а если большая часть нагрузки передается на остриё (пяту) сваи, то сваю следует называть сваей-стойкой (почему-то её не называют "стоячей", даже как-то странно).

    На современном строительном рынке хорошо представлены все виды свайных фундаментов. При примерно равной надежности стоимость (цена) устройства свайного фундамента может значительно колебаться, также стоимость устройства фундамента зависит от типа грунта, а также простоты проведения строительных (буровых) работ и прочих различных факторов.

    По опыту можно сказать, что наиболее дешевым способом является устройство буронабивного свайного фундамента из-за ряда преимуществ:

  • не требуется вывозить грунт с площадки строительства;
  • быстро возводится фундамент;
  • на 10-30% дешевле прочих видов свайных фундаментов при сохранении качественных характеристик;


  • Устройство свайного фундамента проще устройства "классического" ленточного фундамента, под который нужно сначала выкапывать траншеии, засыпать и устрамбовывать песок и т.д. Итак, технология устройства свайного фундамента такова:
  • 1. Определяем горизонтальную нагрузку всего строения, площадь опирания, прикидываем несущую способность грунта, если нет инженерно-геологических изысканий, затем по готовому проекту определяем несущие стены и под ними устанавливаем в каждом пересечении по 1 сваи с глубиной заложения ниже уровня поверхностных вод и глубины промерзания. Затем равномерно распределяем оставшееся расчетное количество свай, чтобы добится их нужной несущей способности.
  • 2. Площадка участка строительства очищается, рельеф планируется, выполняется разбивка под будущие сваи, подготавливается материал: обсадные трубы или готовые винтовые сваи, арматурные прутья и прочее.

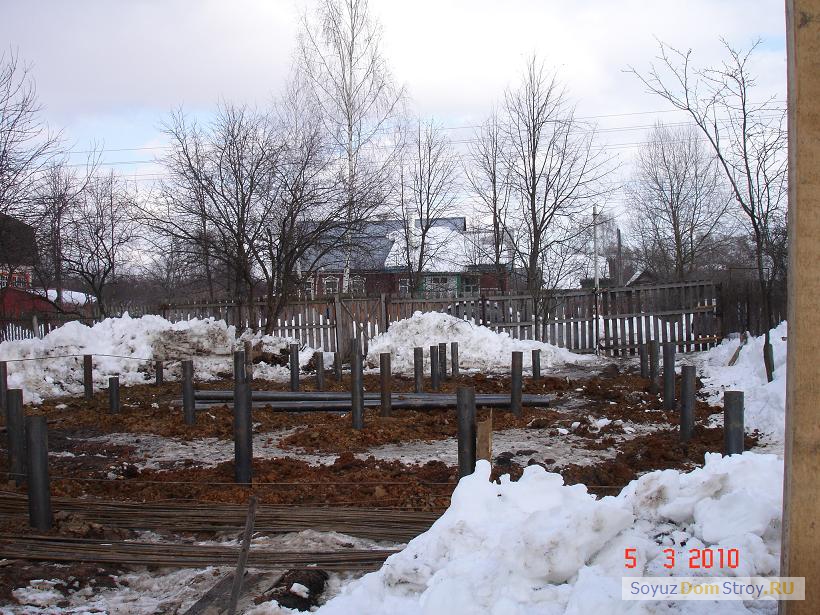

  • 3. Выполняется бурение под сваи, скважины сразу же обсаживаются трубой, во избежания обвала грунта.

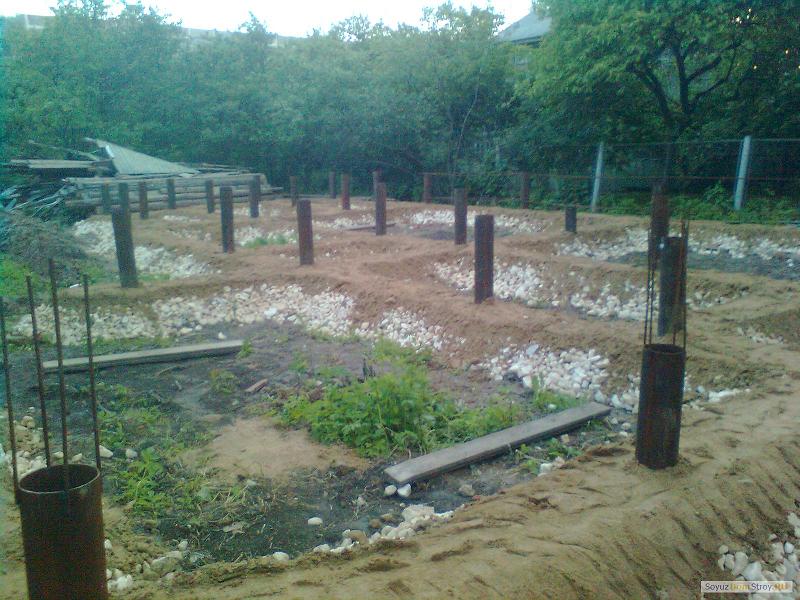

  • свайный фундамент с монолитной плитой

  • 4. Для снижения нагрузки на сваи, можно по контуру несущих стен выполнить отсыпку из гравия фракция 40-70 мм и песка крупнозернистого карьерного без включений пыли и глины.

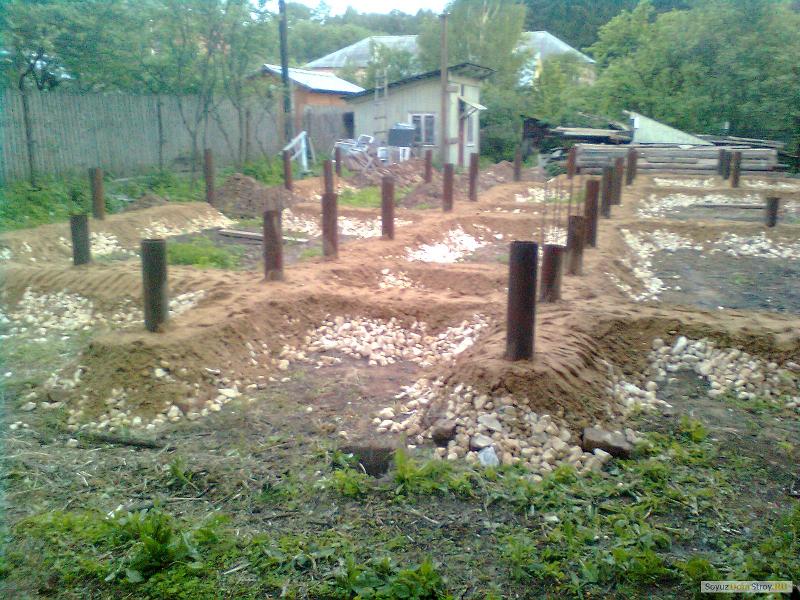

  • свайный фундамент с монолитной плитой

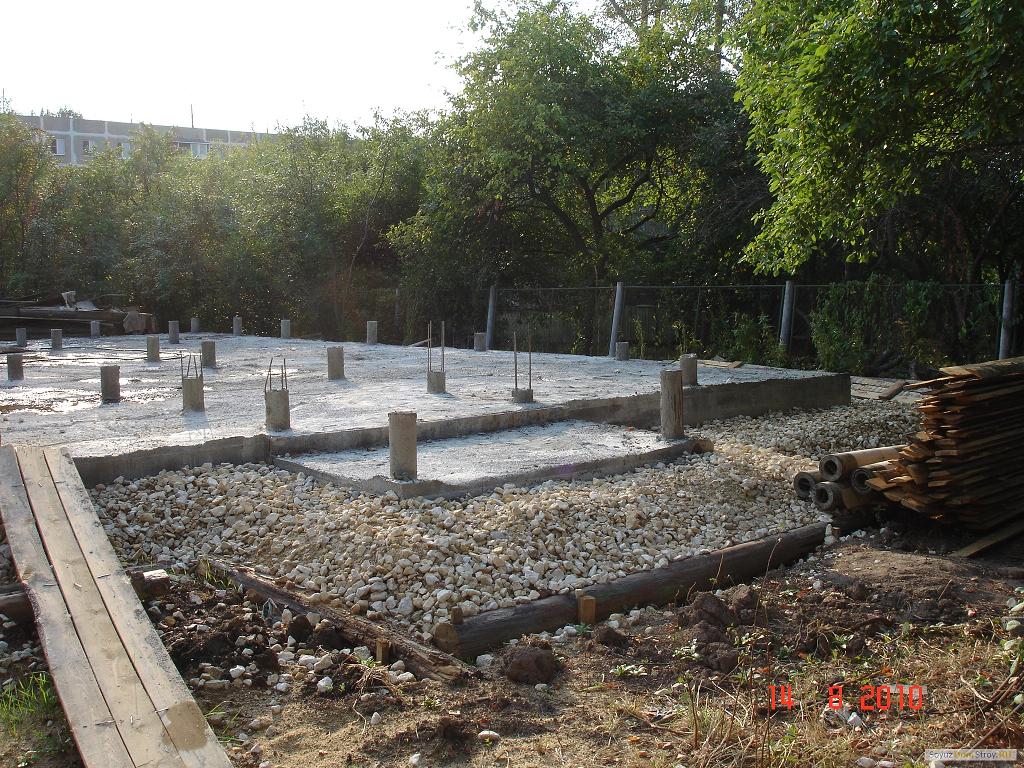

    свайный фундамент с монолитной плитой

  • 5. Затем сваи обвязываются, в них вставляется армокаркас и завязывается с монолитной плитой, которая в свою очередь также армируется расчётной арматурой. ВАЖНО: под плитой всегда должен находится слой гидроизоляции, иначе капиларной влаги не избежать, которая может подниматься аж на 10 м от земли по кирпичной кладке
  • свайный фундамент с монолитной плитой

    Способы погружения свай в грунт

    Различают несколько способов погружения свай в грунтовое основание:

  • Забивкой при помощи копра.
  • Подмывом.
  • Вибрированием - вибропогружение (водонасыщенные песчаные грунты).
  • Вдавливанием (в случае невозможности применения динамики).
  • Ввинчиванием (анкерные сваи, винтовые сваи).
  • При помощи пилотной скважины: бурится скважина диаметром меньше, чем будущая свая, затем свая вдавливается в грунт (применение данного метода возможно при малых диаметрах свай)
  • При помощи обсадной колонны (съемной или несъёмной) для дальнейшего спуска каркаса буронабивной сваи и заливки бетонной смесью из тяжелого бетона.
  • ООО "СоюзДомСтрой" рекомендует к использованию последний метод - обсадка скважины сваи колонной из асбесто-цемента или металла, так как этот метод наиболее быстрый, надежный, но не всегда малозатратный.

    4. Плитный фундамент (сборный или монолитный)

    Выполняется по технологии:

    Подготовительные, проектировочные работ: разрабатывается план будущего здания, определяется тип и количество бетона, армирование, либо тип и количество бетонных блоков, затем определяются пути подъезда, разгрузки укладки (если производятся работы не в 1 этап).

    1. Выкапывается траншея, в которую будут укладываться железобетонные блоки, например, фундаментные блоки (ФБС), которые используются и для строительства стен подвалов. Блоки фундамента (ФБС) имеют форму прямоугольного параллелепипеда. При их производстве используется тяжелый бетон. Блоки фундамента ФБС армируются только монтажной арматурой. Такие конструктивные особенности позволяют добиться наибольшей прочности конструкции.
    Торцевая часть ФБС имеет пазы, которые заливаются раствором в процессе монтажа, что позволяет создавать из блоков монолитные конструкции. Фундаментные блоки ФБС широко используют для зданий всех видов, применяются для возведения стен подвалов, технических подпольев, и при возведении неотапливаемых зданий.

    2. Перед укладкой блоков ФБС на дне траншеи делают песчанную подушку или гравийно-песчанную подушку 10-30 см, которую уплотняют.

    3. Выполняется укладка по плану блоков ФБС, если же фундамент выполняется монолитным, то сначала в траншеии укладывается каркас из ребристой арматурного прута (А3), после этого каркас заливается бетоном под требуемую горизонтальную отметку.

    5. Массивный

    (раздел в процессе заполнения)

    6. Нормативно-правовая документация по устройству фундаментов

    СниП 2.02.01-83 Основания и фундаменты
    СниП 2.02.03-85 Свайные фундаменты
    СниП 2.03.01-84 Бетонные и железобетонные конструкции
    Руководство по проектированию свайных фундаментов
    СП 50-101-2004 Свод правил по проектированию и устройству оснований и фундаментов зданий и сооружений
