Проектирование (водозаборного узла) ВЗУ из скважины



Разработка проекта водозаборного узла (ВЗУ) из подземного источника

Проектирование водозаборного узла (ВЗУ) – это разработка целостной совокупности ранее отдельных системе, согласование их работы и организация взаимодействия систем для успешного экономически целесообразного выполнения поставленных перед проектировщиком технических задач.

Проект ВЗУ на данный момент разделяется на две стадии:
стадия П (проектная документация) согласно Постановление Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию", ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации
- стадия Р (рабочая документация) согласно ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации
Разработка каждой стадии должна производиться в строгом соответствии с установленной нормативной базой структорой.

При разработке проекта водозаборного узла (ВЗУ) требуется учитывать требования нормативно-технической документации:
---СП 30.13330.2016 - Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

---СП 31.13330.2012 - Водоснабжение. Наружные сети и сооружения (Актуализированная редакция СНиП 2.04.02-84).
---СП 32.13330.2012 - Канализация. Наружные сети и сооружения (Актуализированная редакция СНиП 2.04.03-85).
---СП 10.13130.2009 - Внутренний противопожарный водопровод(Требования пожарной безопасности).
---СП 8.13130.2009 - Источники наружного противопожарного водоснабжения (Требования пожарной безопасности).
---Федерального закона "О техническом регулировании"
---Федерального закона "Технический регламент о требованиях пожарной безопасности"
---Федерального закона "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации"
---Федерального закона "Технический регламент о безопасности зданий и сооружений"
---Федерального закона "О водоснабжении и водоотведении"





Оформить заказ на расчет коммерческого предложения по проектированию ВЗУ
узнать информацию по телефону 8 903 261-52-75, 8 926 601 09 83 или 8 903 261-52-75 (г.Домодедово)
SoyuzDomStroy@mail.ru


Что такое водозаборный узел и из чего состоит

Водозаборный узел (сокращенно — ВЗУ) – это комплекс сооружений (включая технологическое оборудование), обеспечивающих потребителя водой необходимого качества и в нужном объеме.

Более подробно техонологическая цепочка водозаборного узла см. статью технологическая цепочка ВЗУ

Составные части технологической цепочки

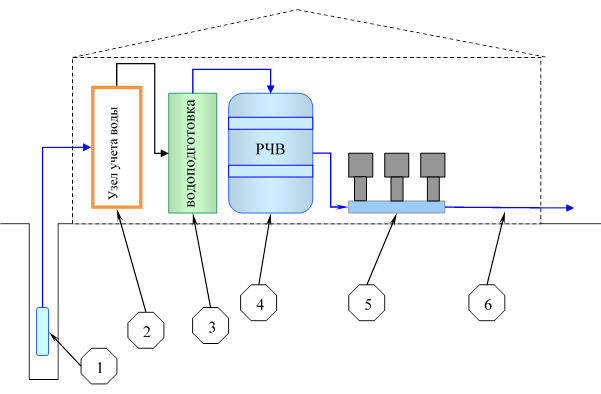

технологическая схема работы водозаборного узла (ВЗУ, ВЗС) - полного цикла, состав оборудования в схеме показан условно
Технологическая цепочка - технологическая схема работы водозаборного узла (ВЗУ, ВЗС) - полного цикла, состав оборудования в схеме показан условно



Полный комплекс зданий сооружений составляет :

1 - водозаборные скважины (артезианские скважины) в кессонах, отдельно стоящих зданиях или в едином блоке остальными сооружениями водозаборного узла;

1 - насосных станций I-го подъема с погружным насосом «глубинником» . Технологическое оборудование, вспомогательные здания и сооружения с различным инженерным оборудованием (также может размещаться автоматика работы, защиты погружных агрегатов артезианских скважин, диспетчеризация работы и прочее).

Количество насосных 1-го подъема и сложность обустройства зависит от количества скважин, глубины, диаметра водозаборных скважин, которые в свою очередь зависят от необходимого объема воды для снабжения объекта, а также от гидрогеологических условий места расположения водозаборного узла.

2 - Узел учета воды - представленный водосчетчиком: индукционный, ультрозвуковой, мехинический (турбинный). Для нужд технологического и коммерческого учета возможна установка узлов учёта воды на каждый элемент водозаборного узла, однаком такая информация редко бывает значимой. Для коммерческого учета отпущенной воды с водозаборного узла (ВЗУ) - устанавливают водосчетчики на выходе с водозаборного узла;

3 - Водоподготовка - очистка воды до заданных норм может быть представлена техническим помещением или как отдельно стоящее здание или обособленное сооружение для размещения технологического оборудования водоподготовки или как иначе говорят станции очистки воды – доведение воды до заданного качества – питьевой воды (обезжелезивания, аэрация, механическая очистка, обратный осмос, химическая водоподготовка);

4 - РЧВ (резервуары запаса воды) в том числе и для пожарных нужд, отдельные пожарные резервуары, регулирующие резервуары, резервуары технологического запаса. Возможно даже размещение целых резервуарных парков и сооружений с обслуживающим их оборудованием.

5 - насосного оборудования станции II-го подъема различной производительности и назначения (хозяйственно-бытовые насосные агрегаты с частотно регулируемым приводом или пожарные насосы для подачи заданного объема в течении 3-х часов), насосные станции 2-го подъема могут размещаться как

6 - разводящая сеть хозяйственно-питьевого и/или пожарного водоснабжения для подачи воды надлежащего качества потребителю

- Все элементы ВЗУ объединяются внутренними (по зданиям) и наружными (внутриплощадочные) инженерными сетями на ВЗУ для обеспечения взаимодействия элементов ВЗУ. В зависимости от объема и целей водоснабжения часть сооружений может быть исключена из вышеприведенного списка.



Источники водоснабжения - артезианские скважины

Для водозаборных узлов из подземных источников характерно наличие артезианских скважины, группы артезианских скважин или даже нескольких "кустов". Артезианские скважины - это скважины для добычи пресных воды, а следовательно, на основании "Водного кодекса РФ" и Закона "О недрах", на них требуется получение права пользования - лицензии (оформить лицензии на право пользования). Выполнить проектирование скважины и пробурить.



Более подробно см.:
1. Получение лицензии на право пользовани недрами
2. Проектирование артезианской скважины
3. Бурениа артезианской скважины

Водозабор (насосная станция I-го подъема)

Водозаборную (артезианскую, буровую) скважину размещают в заглубленном сооружении (кессоне) или в надземном павильоне, внутри которого размещают герметичный оголовок пробуренной скважины, трубопроводную обвязку, органы управления насосным оборудованием I-го подъема. Насосы I-го подъема (скважинные насосы) предназначены для подъема воды с глубины на поверхность земли. Очень важно при подборе насосного оборудования предусмотреть возможность подачи воды на станцию очистки воды и/или потребителю с требуемым значением свободного напора, чтобы избежать необходимость установки дополнительных аккумулирующих емкостей и насосного оборудования.



Более подробно см.:
1. Обустройство скважины - монтаж водоподъемноо оборудования - погружного насоса
2. Станция первого подъема
3. Автоматика работы станции первого подъема

Очистки воды - комплекс мер по подготовки воды (доведения до требований действующих норм)

В Московской области вода из водоносных горизонтов по некоторым показателям не соответствует нормамам СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Требуемые показатели качества воды для централизованого водоснабжения для технических нужд определяются технологиями, применяемыми на производстве, и часто имеют более жесткие критерии, чем питьевая вода, например, для подачи воды на парогрейные котлы требуется низкое содержания солей жесткости, т.к. снижение этих солей продляет срок полезной эксплуатации водогрейных устройств.

Поэтому практически на всех водозаборных узлах предусматривается станция очистки воды (системы водоподготовки). В зависимости от результатов анализов воды (если проект водозаборного узла разрабатывается одновременно с бурением скважин или после бурения скважин) станция очистки воды может включать в себя оборудование: - механической грубой очистки;
- отстаивание в приемных резервуарах;
- осветление, обесцвечивание;
- тонкая механическая фильтрация;
- эарация - насыщение поступаемой воды воздушной смесью;
- окисление: хлорирование, перманганатное окисление, озонирование и т.д.;
- фильтрация воды на подобранной загрузке;
- микрофильтрация;
- реагентное умягчение;
- обезфторивание;
- умягчение;
- подогревание;
- и многое другое
Если анализов воды на момент разработки проекта ВЗУ нет, используются фондовые данные или данные близлежащих водозаборов.

Более подробно см.:
1.Система очистки воды

Резервуары чистой воды (РЧВ), запас воды

При разработке проекта ВЗУ специалист сталкивается с неопределенностью в части потребления воды, т.к. не известно текущее потребелние в час, секунду и даже в сутки с такой точностью, чтобы можно было идеально подобрать насосное оборудование. Поэтому при проектировании закладывается излишний запас, который может компенсировать различные факторы неравномерного потребления, выбор коэффициентов неравномерности сильно влияет на объемы резервуаров, а следовательно и на стоимость общего проекта.

Резервуары запаса воды в соответствии с положением СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» в зависимости от назначения должны включать: - регулирующий - объемы которые позволяют осуществлять регулирование работы насосного и технологического оборудования при проведении технологических переключений/включений;
- пожарный - неприкосновенный объем воды на случай тушения пожара;
- аварийный - объем воды предназначеныый для использования при проведения аварийно-восстановительных работ;
- контактный объемы воды - разница уровней умноженная на площадь воды - для корректной работы датчиков уровня и системы управления/пополнения РЧВ

В зависимости от этих объемов резервуары запаса воды могут быть выполнены в виде отдельно стоящих сооружений (подземные, заглубленные, наземные, надземные) или в виде емкостей, баков (полиэтиленовые, металлические), размещенных внутри основных зданий водозаборного узла.

При необходимости хранения в резервуарах аварийного или пожарного запаса воды минимальное количество резервуаров одного назначения согласно обязательного п.12.3 СП 31.13330.2012 должно быть не менее двух.

РЧВ могут находится как в блоке насосной станции 2-го подъема, так и представлять отдельные инженерные сооружения или даже целые резервуарные парки с обособленными системами контроля и группой технологического оборудования, в том числе и пожарного, системы водоподготовки и вспомогательных дозирующих насосов. Обязательно наличие всевозможных контрольно-измерительных устройств и приборов автоматики, для местного или удаленного контроля-управления работы насосного и технологического оборудования.

Насосные станции 2-го подъема

Станции второго подъема представляют предназначены для подачи заданного объема (куб.м/ч или куб.м/сут) при фиксированном давлении потребителю - в сеть водоснабжения. У данных станций основноым является точность и эффективность регулирования, наиболее эффективная подача воды при наименьших затратах электроэнергии.


Станции второго подъема могут влюкчать в себя ряд насосных установок: - станция хоз.-бытового водоснабжения;
- бустерные станции, станции подкачки для поддержания давления в наиболее энергоэффективном диапазоне подачи воды;
- станция противопожарного водоснабжения - для подачи воды при пожаре;
- жокей насосы - для подкачки противопожарного водопровода и предотвращения ложного срабатывания станции пожаротушкния;


Вспомогательные инженерные системы на ВЗУ

Проектирование систем вентиляции

Важным моментом при проектировании резервуаров запаса воды питьевого качества является их оборудование системой вентиляции («дыхания резервуара»).

Запас питьевой воды должен быть защищен от внешних источников загрязнения.

Согласно п.12.15 СП 31.13330.2012 крышки люков-лазов резервуаров запаса питьевой воды должны герметично закрываться, иметь устройства для их запирания и пломбирования. Вентиляционные устройства, исключающие возможность образование вакуума при изменении уровня воды внутри резервуара, должны предусматривать очистку атмосферного воздуха от пыли и других загрязняющих воду веществ, исключать возможность попадания в резервуар насекомых и мелких животных .

Проектирование систем водоснабжения и канализации

Внутренние и наружные (внутриплощадочные) сети инженерно-технического обеспечения ВЗУ включают сети водоснабжения, водоотведения (канализации), электроснабжения, автоматизации, диспетчеризации, теплоснабжения, вентиляции.

При большом объеме промывной воды (воды после промывки фильтров) целесообразно предусматривать систему ее очистки для повторной подачи на систему очистки воды и подачи в систему водоснабжения объекта.

Проектирование генерального плана

Согласно обязательного п.15.4 СП 31.13330.2012 площадка ВЗУ должна быть огорожена глухим забором высотой 2,5 м. Допускается предусматривать глухое ограждение на высоту 2,0 м, на 0,5 м — из колючей проволоки или металлической сетки.

Для небольших по площади участков, выделенных под строительство водозаборного узла, ООО СоюзДомСтрой предлагает решение по размещению всего необходимого технологического и насосного оборудования в едином блоке (здании).

Для крупных объектов водоснабжения (крупные индустриальные парки, тепличные комплексы и т.д.) ООО СоюзДомСтрой предлагает решения поэтапного строительства и ввода в эксплуатацию зданий, сооружений, водоочистного и насосного оборудования водозаборного узла в соответствии с этапами строительства объекта водоснабжения.

Водозабор воды – объект с зоной строгого режима

Водозаборный узел имеет зону строгого режима или зону санитарной охраны (ЗСО) 1-го пояса.

Санитарно-эпидемиологические требования к организации и эксплуатации зон санитарной охраны источников водоснабжения и водопроводов питьевого назначения определены в СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения».

Площадка ВЗУ должна быть огорожена сплошным забором, спланирована для отвода поверхностного стока за ее пределы, озеленена и обеспечена охраной. Автомобильные проезды и тротуары, обеспечивающие доступ к сооружениям должны иметь твердое покрытие.

На площадке ВЗУ в пределах ограждения 1-го пояса ЗСО не допускается посадка высокоствольных деревьев, размещение зданий и сооружений, не относящихся к эксплуатации ВЗУ.

Технические решения обустройства ВЗУ должны обеспечивать защиту подземных вод от возможного загрязнения через оголовки и устья скважин, защиту питьевой воды в резервуарах — через люки и переливные трубы резервуаров, устройства заливки насосов.

В пределах второго пояса ЗСО не допускается размещение объектов, являющихся потенциальным источником химического (склады горюче-смазочных материалов, ядохимикатов и минеральных удобрений, накопители промстоков, шламохранилища и т.д.) и/или микробного загрязнения подземных вод (кладбища, скотомогильники, поля ассенизации, поля фильтрации, навозохранилища, силосные траншеи, животноводческие и птицеводческие предприятия и т.д.); применение удобрений и ядохимикатов; рубка леса главного пользования и реконструкции.

Населенные пункты и др. объекты, попадающие в границы 2-го пояса ЗСО должны быть безопасны с точки зрения санитарного благоустройства территории (оборудование канализацией, организация отвода поверхностного стока и т.д.).

Состав проекта водозаборного узла

Проект ВЗУ разрабатывается в соответствии с Градостроительным Кодексом РФ (ст. 48, ч.12, п.9) и Постановлением Правительства РФ от 16 февраля 2008 года № 87 «О составе разделов проектной документации и требования к их содержанию».

Проект содержит следующие разделы (книги).

1. «Пояснительная записка»

Раздел «Пояснительная записка» содержит сведения об исходных данных, на основании которых разрабатывается проектная документация (копии основных исходных и разрешительных документов добавляются в приложения), сведения о земельном участке, на котором предусматривается строительство водозаборного узла, сведения о самом ВЗУ (о функциональном назначении и проектируемой мощности объекта, о потребностях ВЗУ в основных ресурсах – топливе, газе, воде, электрической энергии). В разделе также указывается необходимость и возможность строительства водозаборного узла в несколько этапов (включая поэтапное введение в эксплуатацию технологического оборудования). Обязательной частью раздела является заверение проектной организации о том, что проектная документация соответствует всем действующим на территории РФ нормативным документам, обеспечивая тем самым дальнейшую безопасную эксплуатацию объекта.

2. «Схема планировочной организации земельного участка»

Раздел «Схема планировочной организации земельного участка» посвящен проектированию генерального плана предприятия – ВЗУ — и содержит характеристику земельного участка, на котором предусматривается размещение водозаборного узла, обоснование санитарно-защитных зон водозабора, обоснование планировочной организации земельного участка с соблюдением требований градостроительного плана земельного участка (разрабатывается отдельно и предоставляется в качестве исходных данных для проектирования), технико-экономические показатели земельного участка (соотношение проектных ТЭП с показателями ГПЗУ), описание (обоснование) основных решений по инженерной подготовке территории, по организации рельефа вертикальной планировкой, благоустройству территории, схемы транспортных коммуникаций.

Согласно обязательного п.15.4 СП 31.13330.2012 площадка ВЗУ должна иметь глухое сплошное ограждение. Однако, если сооружения забора воды (насосные станции) запроектированы без разрыва струи (без резервуаров), и находятся на территории предприятия или населенного пункта, ограждение допускается не предусматривать. Для площадок водопроводных сооружений, расположенных на территории промышленных предприятий, имеющих ограждение и сторожевую охрану, тип ограждения предусматривается с учетом местных условий.

Вертикальная планировка площадки ВЗУ выполняется из условий обеспечения отвода поверхностных дождевых и талых вод от зданий и сооружений ВЗУ, минимального объема работ, максимального сохранения существующих отметок рельефа.

Все решения разрабатываются с учетом имеющихся на прилегающих территориях инженерных и транспортных коммуникаций, природных объектов, многие из которых имеют охранные зоны.

Графические приложения содержат следующие чертежи:

· схему планировочной организации земельного участка;

· план земляных масс;

· сводный план сетей инженерно-технического обеспечения;

· ситуационный план размещения площадки ВЗУ с указанием границ охранных зон инженерных или транспортных коммуникаций, водных объектов и т.д., расположенных на соседних земельных участках.

3. «Архитектурные решения»

Раздел «Архитектурные решения» содержит описание и обоснование планировочной и функциональной организации водозаборного узла, внешнего и внутреннего вида отдельных зданий и сооружений, решения по отделке помещений, обеспечению освещения, защиты от шума, вибрации и другого воздействия, технико-экономические показатели зданий и сооружений.

ВЗУ относится к коммунальным объектам с территорией строгого режима, поэтому требует глухого ограждения территории высотой не менее 2,5 м.

Это, в свою очередь, указывает на отсутствие необходимости в специальных художественных требованиях к оформлению фасадов и интерьеров. При разработке архитектурных решений зданий и сооружений водозаборного узла наши специалисты учитывают все имеющиеся у Заказчика пожелания (для одних Заказчиков приоритетным является экономность, для других – эстетичный внешний вид и долговечность отделки).

Графические приложения содержат следующие чертежи:

· фасады зданий (цветовое решение — при необходимости );

· поэтажные планы зданий (экспликация, ведомость проемов);

· другие графические материалы (в соответствии с заданием на проектирование).

4. «Конструктивные и объемно-планировочные решения»

Раздел «Конструктивные и объемно-планировочные решения» содержит сведения о топографии, инженерно-геологических и гидрогеологических условиях, климате земельного участка, выделенного под строительство водозаборного узла (указываются параметры климата, деформационные и прочностные характеристики грунтов, учитываемые при расчете конструкций), описание и обоснование конструктивных решений и пространственных схем зданий, обоснование номенклатуры, компоновки и площадей основных производственных помещений, необходимости размещения на территории ВЗУ административно-бытовых помещений, обоснование проектных решений по теплозащите, снижению шума и вибрации, гидроизоляции и пароизоляции помещений, пожарной безопасности. Также приводится обоснование и конструкции полов, кровли, ограждающих конструкций, отделки помещений.

В текстовую часть раздела наши специалисты в обязательном порядке добавляют все результаты прочностных и деформационных расчетов конструкций, чтобы сами разработчики и Заказчики были уверены в надежности и долговечности проектируемых сооружений.

Графические приложения содержат следующие чертежи:

поэтажные планы зданий (экспликация, ведомость проемов), планы перекрытий, покрытий, кровли, фундаментов;

·характерные разрезы зданий с «пирогом» ограждающих конструкций;

схемы каркасов и основных узлов строительных конструкций.

5. «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технических решений» состоит из нескольких подразделов.

5.1 «Система электроснабжения»

Подраздел «Система электроснабжения» содержит сведения об источниках электроснабжения, обоснование и описание принятой схемы электроснабжения, перечень основных потребителей, требования к надежности электроснабжения, решения по компенсации реактивной мощности, релейной защите, управлению, автоматизации и диспетчеризации системы электроснабжения, экономии, резервированию, дополнительным и резервным источникам электроэнергии, описание систем рабочего и аварийного освещения, наружного освещения площадки водозаборного узла, мероприятия по заземлению и молниезащите зданий.

Потребители электроэнергии ВЗУ относятся к потребителям первой и/или второй категории по надежности электроснабжения.

Согласно СП 8.13130.2009 «Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности» п.7.1 насосные станции, подающие воду непосредственно в сеть противопожарного и объединенного с противопожарным водоснабжения следует относить к I категории надежности, за некоторым исключением (насосные станции, обеспечивающие пожаротушение населенных пунктов с числом жителей до 5 тысяч человек, производственных зданий с производствами категорий В, Г и Д при расходе воды на наружное пожаротушение более 10 л/с и некоторых других, допускается относить ко II категории надежности).

Согласно обязательного пункта 15.5 СП 31.13330.2012 при проектировании ограждения водозаборного узла по периметру зоны строгого режима предусматривается охранное освещение (по всему периметру ограждения).

Графические приложения содержат следующие чертежи:

·принципиальные схемы электроснабжения;

·принципиальные схемы сети рабочего и аварийного освещения;

схемы заземлений и молниезащиты;

·план сетей электроснабжения;

·схема размещения электрооборудования.

5.2 «Система водоснабжения»

Подраздел «Система водоснабжения» — проектирование систем водоснабжения -содержит сведения о проектируемых и существующих источниках водоснабжения, их охранных зонах, о расчетном (проектном) расходе воды на питьевые, хозяйственно-бытовые, производственные и противопожарные нужды объекта водоснабжения, о расчетном (проектном) расходе на производственные нужды водозаборного узла, о фактическом и требуемом напоре в системах водоснабжения различного назначения, о материалах труб и мерах их защиты от агрессивного воздействия, о качестве воды источника водоснабжения и требуемом качестве воды, перечень мероприятий по обеспечению установленных требований к качеству воды для различных систем водоснабжения, по резервированию, учету водопотребления, рациональному использованию воды, ее экономии, описание системы автоматизации системы водоснабжения. Составляется баланс водопотребления и водоотведения водозаборного узла.

Согласно СП 31.13330.2012 п.10.19 «В насосной станции независимо от степени ее автоматизации следует предусматривать санитарный узел (унитаз и раковину), помещение и шкафчик для хранения одежды эксплуатационного персонала (дежурной ремонтной бригады)».

Санитарный узел допускается не предусматривать при наличии зданий с санитарно-бытовыми помещениями на удалении не более 30 м от водозаборного узла. Отметим, что этот пункт СП не входит в перечень национальных стандартов и сводов правил (частей таких стандартов и правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений» (утвержден распоряжением Правительства Российской Федерации от 21 июня 2010 г. №1047-р), а значит, и не является обязательным к применению.

Наличие унитаза и раковины на территории водозаборного узла очень удобно, но требует оборудования на ВЗУ бытовой канализации, что легко и недорого осуществляется, если недалеко от границы водозаборного узла проложена существующая (или проектируемая) канализация, находящаяся в распоряжении эксплуатирующей ВЗУ компании. При отсутствии близкорасположенной канализации возникает необходимость оборудования локального очистного сооружения, что требует значительных затрат на обустройство ЛОС и согласование точки сброса.

Учитывая все вышесказанное, по согласованию с Заказчиком возможно предусматривать использование для ремонтных бригад и обслуживающего ВЗУ персонала санитарно-бытовых помещений близлежащих производственных зданий или помещений диспетчерских (котельных, эксплуатирующих компаний и т.д.), даже если расстояние превышает указанные в СП значения.

Графические приложения содержат следующие чертежи:

·принципиальные схемы водоснабжения объекта водопотребления и водозаборного узла;

· план сетей водоснабжения (в границах первого пояса зон санитарной охраны или до точек подключения, если они находятся за пределами ограждения площадки ВЗУ).

5.3 «Система водоотведения»

Подраздел «Система водоотведения» посвящен проектированию сетей канализации и содержит сведения о проектируемых и существующих системах канализации, водоотведения и станциях очистки сточных вод, обоснование принятых систем сбора и отвода сточных вод, их объем, расчетной концентрации загрязнений, способов очистки, сведения о материалах труб и колодцев, мерах их защиты от агрессивного воздействия, описание системы автоматизации системы водоотведения (при необходимости).

Графические приложения обязательно содержат следующие чертежи:

· принципиальные схемы водоотведения водозаборного узла;

· принципиальные схемы прокладки сетей водоотведения, в том числе ливнестоков, дренажных вод;

· план сетей водоотведения.

5.4 «Отопление, вентиляция и кондиционирование воздуха, тепловые сети»

Подраздел «Отопление, вентиляция и кондиционирование воздуха, тепловые сети» содержит сведения о климате района строительства (параметры, учитываемые при теплотехнических расчетах), сведения о существующих и проектируемых источниках теплоснабжения, сведения о тепловых нагрузках на отопление, вентиляцию и горячее водоснабжение (при необходимости), описание и обоснование принятых решений по отоплению и вентиляции помещений водозаборного узла, описание системы автоматизации и диспетчеризации систем отопления и вентиляции.

Технологические решения водозаборного узла включают процессы добычи, очистки (водоподготовки) исходной воды, ее хранения и подачи воды необходимого качества потребителю.

В системе, как правило, отсутствует оборудование, выделяющее вредные вещества и значительные тепловыделения. Поэтому на водозаборных узлах не требуется предусматривать системы кондиционирования воздуха, очистки от пыли и газов, холодоснабжения и паропроводов.

Водозаборные узлы проектируются с автоматизацией всех технологических процессов. В помещениях ВЗУ не предусматриваются постоянные рабочие места, поэтому система отопления помещений ВЗУ рассчитывается на поддержание температурного режима плюс 5°С. При значительном удалении водозаборного узла от существующих источников теплоснабжения экономически целесообразнее отопление помещений предусматривать электроприборами (конвекторами).

Проектируемая система вентиляции резервуаров запаса чистой воды предусматривает очистку поступающего воздуха от пыли и грязи.

Так как резервуары для хранения питьевой воды проектируются герметичными, вентиляционные устройства должны обеспечивать пропуск воздуха, чтобы внутри резервуаров при их заполнении водой не образовывался вакуум, а при опорожнении — избыточное разряжение воздуха.

Графические приложения содержат принципиальные схемы систем отопления и вентиляции.

5.5 «Сети связи»

Подраздел «Сети связи» водозаборного узла содержит сведения об условиях присоединения к сетям связи общего пользования, характеристику проектируемых сооружений и линий связи, перечень мероприятий по обеспечению их устойчивого функционирования, обоснование выбранной трассы линии связи до точки присоединения (устанавливается техническими условиями). Для линий связи определяются границы охранных зон.

Диспетчеризация водозаборного узла должна предусматривать прямую телефонную связь сооружений ВЗУ с диспетчерской службой предприятия или населенного пункта, пожарной охраной (СП 31.13330.2012 п.14.47).

Согласно обязательного пункта 15.5 СП 31.13330.2012 оборудование территории водозаборного узла системой охранной сигнализации необходимо, если сооружения ВЗУ включают станцию водоподготовки безнапорного типа, с разрывом струи. По согласованию с Заказчиком система охранной сигнализации с выводом сигналов на пост диспетчера предусматривается и для ВЗУ со станциями водоподготовки с напорными фильтрами.

Оборудование сооружений ВЗУ автоматическими установками пожаротушения и пожарной сигнализации согласно СП 5.13130.2009, приложение А, п.А.3 не требуется (так как все помещения относятся к категориям В4 и Д по пожарной опасности).

При согласовании с Заказчиком для повышения пожарной безопасности помещения электрощитовой проектом может быть предусмотрена автоматизированная система пожарной сигнализации и система оповещения и управления эвакуацией людей при пожаре .

Графические приложения содержат следующие чертежи:

· принципиальные схемы сетей связи;

· планы сетей связи.

5.6 «Система газоснабжения»

Подраздел «Система газоснабжения», как правило, не разрабатывается, так как технологические решения водозаборного узла исключают процессы, требующие нагрева воды. Система обогрева помещений ВЗУ подключается, как правило, к существующей (проектируемой) теплотрассе или предусматривает использование электроэнергии.

5.7 «Технологические решения»

Подраздел «Технологические решения» содержит сведения о технологическом процессе производства (принципиальная схема водозаборного узла, отдельных его частей, параметры технологического процесса, требования к качеству продукции), обоснование потребностей в ресурсах и их источников, обоснование количества и характеристик основного и вспомогательного оборудования (в том числе грузоподъемных механизмов и т.д.), сведения о персонале, обеспечивающем производственный процесс, требования по охране труда при эксплуатации, описание системы автоматизации технологических процессов.

Процесс добычи и подготовки подземных и поверхностных вод к подаче потребителю относится к экологически чистым процессам.

Выбросов в атмосферу вредных веществ в процессе эксплуатации водозаборного узла не происходит, разработки мероприятий по их сокращению (предотвращению) не требуется. Промывные воды (после промывки фильтров) отводятся, как правило, в системы ливневой или хозяйственно-бытовой канализации объекта водоснабжения.

При отсутствии возможности отвода промывных вод в существующие (проектируемые) ливневые или канализационные системы с последующей очисткой сточных вод, возможны варианты разработки в составе ВЗУ системы оборотного водоснабжения или собственных очистных сооружений.

Графические приложения содержат следующие чертежи:

· принципиальная схема водозаборного узла ;

· принципиальные схемы отдельных технологических процессов ;

· планировка помещений с указанием мест размещения основного и вспомогательного оборудования.

6. «Проект организации строительства»

Раздел «Проект организации строительства» содержит характеристику района и земельного участка, оценку развитости транспортной инфраструктуры, описание и обоснование принятой организационно-технологической схемы, перечень видов строительных и монтажных работ, технологическую последовательность, обоснование потребности в машинах, механизмах, материалах, ресурсов, площадок складирования, рабочих, жилье, социально-бытовом обслуживании персонала, продолжительности строительства, перечень мероприятий по охране труда, обеспечению безопасности работ, охране окружающей среды в период строительства.

Графические приложения содержат следующие чертежи:

· календарный план строительства;

· строительный генеральный план подготовительного и основного периодов.

7. «Проект организации работ по сносу или демонтажу объекта капитального строительства»

Раздел «Проект организации работ по сносу или демонтажу» разрабатывается при наличии на территории, выделенной под водозаборный узел, зданий и сооружений, находящихся в аварийном состоянии и/или не пригодных для реконструкции и дальнейшего использования в технологическом процессе.

Основанием для разработки данного раздела и проведения демонтажных работ является решение собственника зданий и сооружений и земельного участка, на котором они расположены.

Текстовая часть раздела содержит сведения о демонтируемых зданиях и сооружениях, их конструктивных особенностях, внутреннего оборудования, описание и обоснование методов демонтажа, решений по вывозу и утилизации демонтируемых элементов, перечень мероприятий по выведению зданий и сооружений из эксплуатации, по обеспечению безопасности планируемых работ, рекультивации и благоустройству территории. Обязательно проектом предусматриваются устройства для защиты существующих сетей инженерно-технического обеспечения, решения согласовываются с владельцами этих сетей.

Графические приложения содержат следующие чертежи:

· план земельного участка и прилегающих к участку территорий с указанием мест размещения демонтируемых сооружений, существующих сетей инженерно-технического обеспечения, опасных зон, зон развала, мест складирования и т.д.;

· план расположения и чертежи защитных устройств инженерной инфраструктуры и подземных коммуникаций;

· технологические карты-схемы последовательности демонтажных работ.

8. «Перечень мероприятий по охране окружающей среды»

Раздел «Перечень мероприятий по охране окружающей среды» содержит описание природных условий территории размещения водозабора, перечень мероприятий по охране окружающей среды (атмосферного воздуха, почв, поверхностных и подземных вод, растительного и животного мира и среды их обитания), мероприятия по сбору, обезвреживанию, утилизации отходов на период строительства и период эксплуатации водозаборного узла.

Основными источниками возможного загрязнения окружающей среды в процессе эксплуатации водозаборного узла являются промывные воды (после промывки фильтров).

Промывные воды в соответствии с решениями проекта отводятся в систему канализации с последующей подачей на очистные сооружения. В случае принятия решения Заказчиком о целесообразности оборудования на водозаборном узле системы оборотного водоснабжения, проектом предусматриваются мероприятия по сбору, обработке и утилизации осадка.

Графические материалы содержат ситуационные планы района размещения земельного участка, выделенного под строительство ВЗУ, с нанесением границ земельных участков, селитебных территорий, зон санитарной охраны водозаборного узла, охранных зон различных природных и техногенных объектов, расположенных вблизи ВЗУ.

9. «Мероприятия по обеспечению пожарной безопасности»

Раздел «Мероприятия по обеспечению пожарной безопасности» содержит описание системы обеспечения пожарной безопасности водозаборного узла (системы предотвращения пожара и противопожарной защиты, организационно-технические решения), описание и обоснование проектных решений по противопожарному водоснабжению, безопасности людей и пожарных подразделений при возникновении пожара, конструктивных и объемно-планировочных решений зданий и сооружений ВЗУ (в том числе категории помещений, зданий и сооружений по взрывопожарной и пожарной опасности).

Технологические процессы, протекающие на водозаборном узле, характеризуются пониженной взрывопожарной и пожарной опасностью (в помещении находятся негорючие вещества и материалы в холодном состоянии).

Помещения (или отдельно стоящие здания) насосных станций и станции водоподготовки согласно СП 12.13130.2009 (раздел 6, таблица 1) относятся к категории Д по взрывопожарной и пожарной опасности. Помещение электрощитовой, расположенное, как правило, в одном из зданий ВЗУ, относится к категории В4 по взрывопожарной и пожарной опасности. Оборудование сооружений ВЗУ автоматическими установками пожаротушения и пожарной сигнализации не требуется.

Проектные решения генерального плана водозаборного узла обеспечивают круглогодичный подъезд и проезд пожарных автомобилей по площадке, ширина проектируемых проездов составляет не менее 6 метров (с учетом обочин), тупиковые проезды оборудуются разворотными площадками размерами не менее 15х15 м (СП 4.13130.2013, п.8.13).

Графические приложения могут содержать следующие чертежи:

· ситуационный план площадки ВЗУ с указанием путей передвижения по площадке пожарной техники, мест забора воды пожарной техникой (обязательно);

· схемы эвакуации из зданий (при необходимости);

· структурные схемы систем противопожарной защиты (при принятии решений о необходимости автоматизированных систем пожаротушения и/или пожарной сигнализации).

10. «Мероприятия по обеспечению доступа инвалидов»

Раздел «Мероприятия по обеспечению доступа инвалидов» для водозаборных узлов не разрабатывается, так как ВЗУ не относится к объектам, предусмотренным в пункте 10 части 12 статьи 48 Градостроительного кодекса Российской Федерации.

10.1 «Требования к обеспечению безопасной эксплуатации объектов капитального строительства»

Раздел «Требования к обеспечению безопасной эксплуатации объектов капитального строительства» содержит сведения об организации работ по технической эксплуатации зданий и сооружений водозаборного узла, мероприятия по обеспечению безопасности эксплуатации инженерных систем, перечень работ по обслуживанию систем инженерно-технического обеспечения зданий и сооружений ВЗУ.

11. «Смета на строительство объектов капитального строительства»

Раздел «Смета на строительство» содержит сметную документацию (сводный сметный расчет, объектные и локальные сметы, сметные расчеты на отдельные виды затрат), разработанную в соответствии с действующими МДС. Сметы составляются в ценах базисного уровня цен (на 1 января 2000 года) и в ценах на момент их составления (указывается месяц и год).

11.1 «Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов»

Раздел «Мероприятия по обеспечению соблюдения требований энергетической эффективности…» содержит перечень требований энергетической эффективности, мероприятий по обеспечению соблюдения установленных требований, обоснование выбора архитектурных, конструктивных и инженерно-технических решений по обеспечению энергоэффективности зданий и сооружений.

Графические приложения содержат схемы расположения в зданиях и сооружениях приборов учета используемых ресурсов (счетчик электроэнергии, учел учета тепловой энергии).

12. «Иная документация в случаях, предусмотренных федеральным законом»

Раздел «Иная документация» для водозаборных узлов не разрабатывается (ВЗУ не относится к опасным производственным объектам, гидротехническим сооружениям, объектам использования ядерной энергии, особо опасным, технически сложным, уникальным объектам, объектам обороны и безопасности).

Проект ВЗУ на стадии «Рабочая документация»

Рабочая документация водозаборного узла разрабатывается в соответствии с требованиями ГОСТ Р 21.1101-2009 «Основные требования к проектной и рабочей документации» и содержит рабочие чертежи в объеме, достаточном для проведения строительных и монтажных работ.

К чертежам основных комплектов прилагаются:

· спецификации оборудования, изделий и материалов, выполняемые по ГОСТ 21.110-95;

· эскизные чертежи нетиповых изделий, выполняемые по ГОСТ 21.114-95;

· опросные листы и габаритные чертежи, выполняемые по документации заводов-изготовителей и др.

Исходные данные на проектирование водозаборного узла

Для разработки проектной документации на строительство водозаборного узла требуется пакет исходных документов, который, как правило, предоставляет Заказчик.

1. Архитектурно-планировочное задание на проектируемый водозаборный узел с указанием концепции проекта (предпроектные решения).

2. Градостроительный план земельного участка, выделенного для размещения водозаборного узла, утвержденный Министерством строительного комплекса Московской области.

3. Инженерно-геодезические изыскания. Топографическая съемка участка со всеми существующими и согласованными коммуникациями (для прохождения экспертизы – отчет об инженерно-геодезических изысканиях).

4. Инженерно-геологические изыскания с результатами определения всех необходимых характеристик грунтов основания (требуемая глубина изысканий определяется в соответствии с предполагаемыми типом и глубиной заложения фундаментов).

5. Инженерно-экологические изыскания, необходимые для разработки раздела «Мероприятия по охране окружающей среды».

6. Характеристика объекта водоснабжения - расчет баланса водопотребления и водоотведения (максимально подробная качественная и количественная характеристика потребителей): - для жилой застройки необходимо указать количество жителей, детских садов, школ, спортзалов, торговых центров, парковочнык комплексов, аптек и т.п.;
- для предприятия необходим баланс водопотребления с графиками неравномерности потребления.
- пиковые расходы на хозяйственно-бытовые нужды л/с, часовые расходы куб.м/ч, суточные расходы куб.м/сут
- давление поддержания в хозйственно-бытовой сети и противопожарной в бар (метрах вод. ст.)

7. Требования к качеству выпускаемой продукции — воды (для питьевого и хозяйственно-бытового водоснабжения жилых, общественных и производственных зданий качество воды определено в СанПиН 2.1.4.1074-01 («Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества»); для производственных/технических нужд требования к качеству воды определяются производственными/техническими процессами).

8. Технические условия на подключение проектируемого объекта (водозаборного узла) к:
- электрическим сетям W1 0,4 кВ.
- сетям водоснабжения В1 - хозяйственно-бытовое водоснабжение с приложением точек присоединения, диаметров, высотных отметок;
- сетям водоснабжения В2 - противопожарный водопровод с приложением точек присоединения, диаметров, высотных отметок. В случае проектирования радельного водоснабжения хозяйственно-бытового и противопожарного;
- сетям связи N1 - указание точки присоединения, тип и марка кабеля, канал связи, протокол, оконечное оборудование на принимающей и передающей стороне;
- сетям К1 - хозяйственно-бытовая канализация с указанием точки присоединения, высотные отметки, материал и марка труб и т.п.;
- сетям К2 - ливневой канализации с указанием точек присоединения аналогично К1;
- дорожной сети с согласованием выездов-заездов в ГИБДД (при необходимости);

9. Проект вертикальной планировки территории с указанием высотных проектных отметок;

10. Проект на бурение скважины;

11. Лицензия на недропользование (желательно);

12. Проект зоны санитарной охраны с согласованием ТО Роспотребнадзора;

Этапы проведения проектирования водозаборного узла (ВЗУ), водозаборного сооружения (ВЗС)

Основными этапами проектирования является:
1. Предпроектная проработка, разработка концепкии, выдача ТЗ проектировщику;
2. Выдача проектировщиком вариантов проектных решений и согласование их экономических составляющих;
3. Разработка проекта ВЗУ стадия П;
4. Прохождение экспертизы проекта ВЗУ стадия П;
5. Получение положительного заключения экспертизы (доработка проектных решения по требованию экспертизы) стадия П;
6. Выдача проекта ВЗУ стадия Р Заказчику и передача "в производство работ";

Техническое задание на разработку проекта водозаборного сооружения (ВЗС)

Залогом эффективно разработанного проекта ВЗУ является техническое задание, корректные технические условия, правильно проведенные предпроектные работы.

Техническое задание на проектирование водозаборного узла составляется, как правило, исполнителем работ. В техническом задании по возможности указываются все основные принципиальные решения по планировке площадки, выделенной под строительство водозаборного узла, архитектуре отдельных зданий и сооружений, производителей основного технологического и насосного оборудования, точки подключения сетей инженерно-технического обеспечения ВЗУ (ссылка на технические условия или указание конкретных точек с параметрами, если нет технических условий).

Правильно разработанное ТЗ (техническое задание) помогает Подрядчику корректно спроектировать сооружение с максимальным экономическим эффектов и конечной выгодой для Заказчика, при этом учитывая все технологические потребности и минимизирую эксплуатационные издержки на проведение работ последующего ремонта и обслуживания сооружений водозаборного узла.

Дополнительную информацию по водозаборным узлам можно найти:

1. Водомерный узел (узел учета воды на водозаборном сооружении - станции первого подъема)

2. Монтаж погружного насоса в скважине

3. Монтаж станции автоматизации погружного насоса (блок защиты двигателя)

4. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины.

5. Коммерческое предложение на обустройство артезианской скважины погружным насосом - в предложении указаны цени и возможное оборудования в приложении к конкретном случае.

6. комерческое предложения на демонттажные/монтажные работы на артезианской скважине погружного насоса (глубинника)





Яндекс.Метрика

Условия использования информации с данного сайта
Работы ведутся только по Московской области и Москве.

Контактные телефоны специалистов:
8 903 261-52-75
8 926 601 09 83
Тел/факс: 8 903 261-52-75 (г.Домодедово);
E-mail (эл. почта): SoyuzDomStroy@mail.ru
Оформить заявку с сайта


SoyuzDomStroy© Ltd. Official site. All rights reserved since 2009
ООО СоюзДомСтройт© Официальный сайт компании. Основана в 2009 г.
