Варианты устройства ВЗУ



Принципиальные схемы обустройства ВЗУ

Водозаборные узлы можно сделать различными в зависимости от преследуемой цели заказчика, инвестора и конечного потребителя. Корректный Выбор принципиальной схемы водозаборного узла выполняется проектировщиком на этапе разработки проекта водозаборного узла, также выполняется предпроектная подготовка, сбор исходно-разрешительной документации, разработка и согласование технических условий на подключение водозаборного узла к инженерным коммуникациям объекта.

СХЕМА 1. ВЗУ полного цикла

ВЗУ потребует значительных затрат на его сооружение, основной характериской этого ВЗУ является принцип: постоянное поддержание давления, питьевогое качество воды, подача требуемого объема воды - производительность. Данный ВЗУ соответствует всем требованиям нормативной базы.

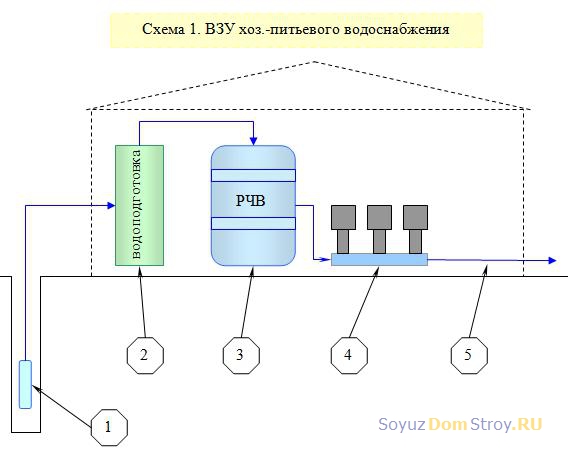

схема водозаборного узла (схема ВЗУ) хозяйственно-питьевого водоснабжения

Рис. Технологическая схема работы водозаборного ВЗУ полного цикла 1. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины. Далее по схеме через водомерный узел.
2. Станция водоподготовки - очистка воды от механических примесей, удаление солей жесткости, железа, фтора и прочих элементов.
3. РЧВ (резервуар чистой воды) - промежуточный пункт хранения воды, куда она поступает из станции водоподготовки.
4. Станция 2-го подъема - насосная группа из нескольких насосных агрегатов для обеспечения подачи воды требуемой производительности, требуемого напора.
5. Сеть водопровода, идущая к потребителю.

СХЕМА 2. ВЗУ неполного цикла

ВЗУ потребует значительных затрат на его сооружения, основной характериской этого ВЗУ является принцип: давление, производительность воды соответствуют всем требованиям, тогда как КАЧЕСТВО воды может не соответствовать требованиям питьевой воды, а водоподготовка (очистка воды от содержащейся в ней примесей). Для системы водоподготовки требуется: обслуживание, дополнительная площадь, электроэнергия, подвод канализации. Таким образом отказываясь от сооружения водоподготовки на ВЗУ можно сэкономить дорогостоящей водоподготовки, а водоподготовку выполнить на стороне водопотребителя, например, внутри каждого коттеджа, в подвальном помещении дома и т.д.

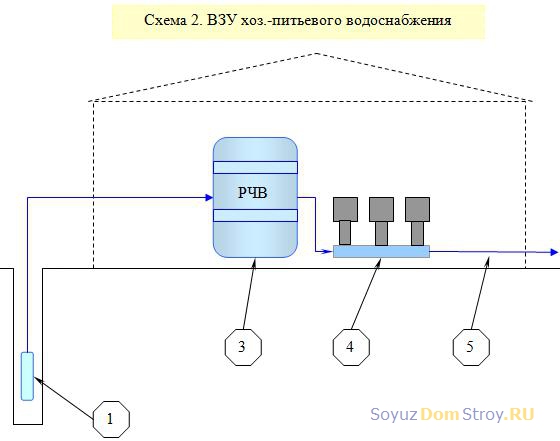

схема водозаборного узла (схема ВЗУ) хозяйственно-питьевого водоснабжения

1. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины. Затем согласно схемы передается через водомерный узел.
2. РЧВ (резервуар чистой воды) - промежуточный пункт хранения воды, куда она поступает из станции водоподготовки.
3. Станция 2-го подъема - насосная группа из нескольких насосных агрегатов для обеспечения подачи воды требуемой производительности, требуемого напора.
4. Сеть водопровода, идущая к потребителю.

СХЕМА 3. мини ВЗУ неполного цикла

Малые водозаборные узлы предназначены скорее всего для цели подачи малого объма воды до 15-60 куб.м/ч в нем нет дополнительного запаса воды, водоподготовки и насосной группы. Схему миниВЗУ водоснабжения рекомендуется выбирать предприятям (объектам), у которых площадки водозаборных узлов находятся на значительном удалении от объектов водоснабжения в силу различных причин, а потребление воды (водоразбор) сравнительно равномерный. Основной плюс данной схемы - малое вложение денежных средст и быстрое возведение, во всём остальном это неполноценный водозаборный узел.

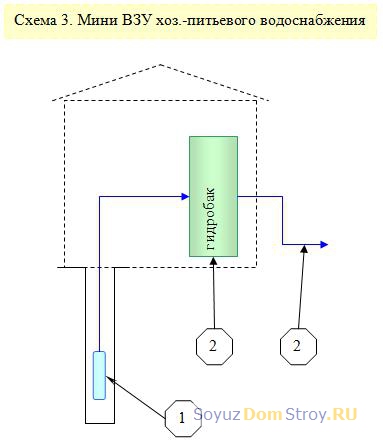

схема водозаборного узла (схема ВЗУ) хозяйственно-питьевого водоснабжения

1. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины. Далее по схеме через водомерный узел.
2. Гидробак - используется как буферная емкость, как способ снижения гидроударов, снижениче числа включений оборудования.
3. Сеть водопровода, идущая к потребителю.

Дополнительную информацию по водозаборным узлам можно найти:

1. Водомерный узел (узел учета воды на водозаборном сооружении - станции первого подъема)

2. Монтаж погружного насоса в скважине

3. Монтаж станции автоматизации погружного насоса (блок защиты двигателя)

4. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины.
