Автоматизация работы погружного насоса (ЭЦВ, SP, SPS, Waterstry и пр) в арт.скважине



Установка автоматики работы погружного насоса с частотным приводом



Современные технологии позволяют производить управление моторными агрегатами (погружных насосов в частности) при помощи изменения частоты питающего напряжения, равно как изменять величины подаваемого питающего напряжения.

Сборка щита управления производится на базе блоков управления Danfoss VLT HVAC FC101, FC102, FC202, а также их близнецов ОВЕН ПЧВ3. Настройча частотного регулятора (частотника, частнонго привода, векторного частотного привода, скалярного привода) производится при тщательном подборе настроек под конкретные цели работы погружного насоса. В процессе эксплуатации имеется возможность внесения изменений. Однако набор параметров частотного регулятора является внутреннией разработкой нашей компании.

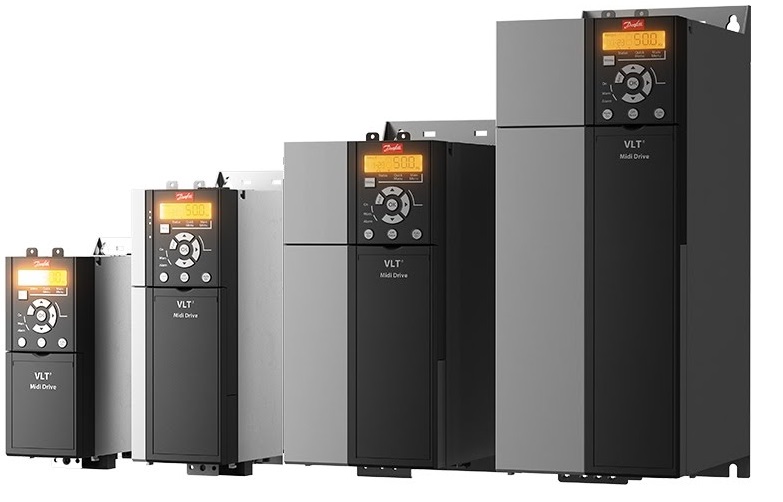

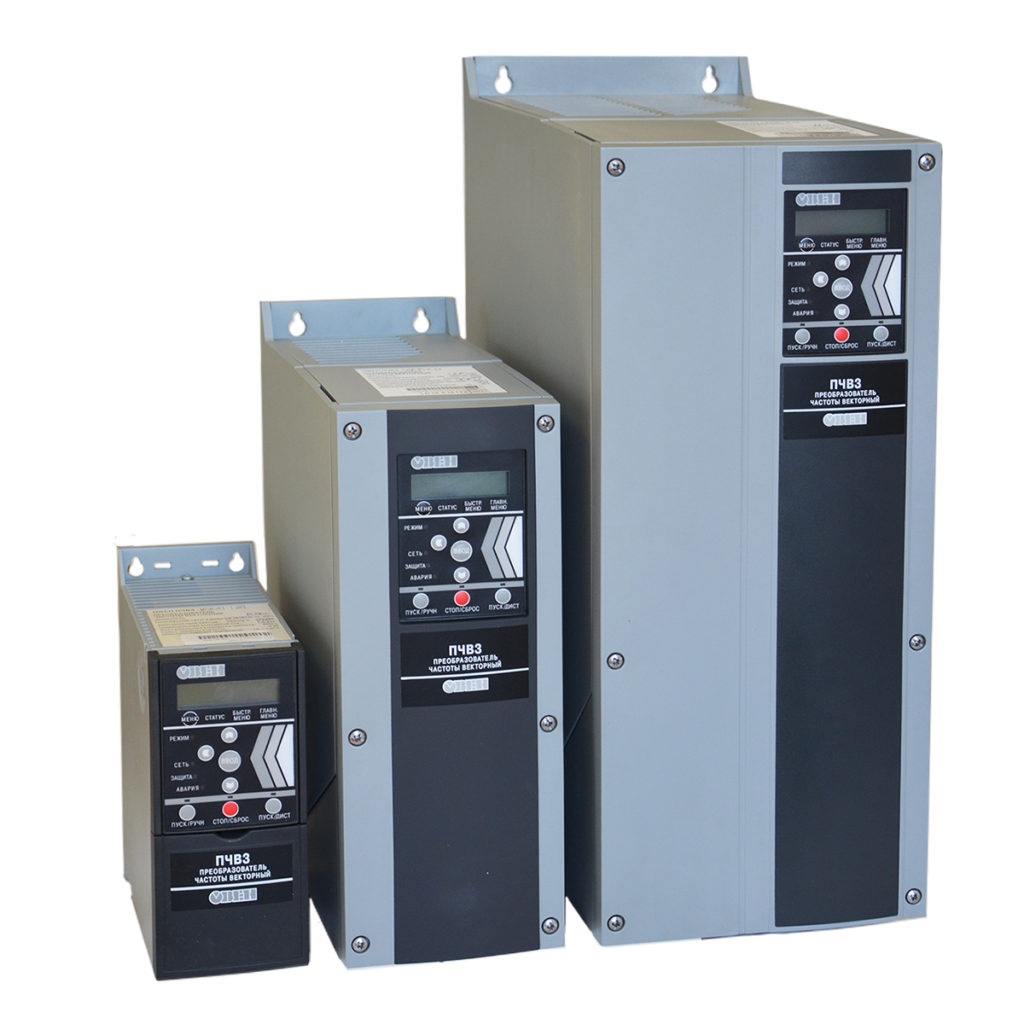

Оцените степень внешнего сходства (слева - данфос, справа - Овен, он же данфос только для Овена):
основной блок управления - частотный привод погружного насоса первого или второго подъема производства СоюзДомСтрой частотник для глубинника - станции первого или второго подъема производства СоюзДомСтрой
  • Преимущества использования векторных преобразователей частоты для глубинников

  • 1. Уменьшение пусковых токов глубинника в момент запуска двигателя и снижение крутящего момента двигателя (заниженная механическая характеристика из-за снижения количества оборотов вала двигателя);
    2. Увеличенный срок службы (при правильной эксплуатации двигателя и режима работы частотного регулятора). Дело в том, что настройка работы двигателя от ПЧВ (преобразователя частоты векторного) требует особой тщательности, конечно, есть готовые решения с готовыми настройками, но их стоимость значительно выше стоимости общепромышенных ПЧВ, при этом они не обладают гибкостью при необходимости внесения дополнительных настроек (в процессе эксплуатации ПЧВ) без обращения в сервисный центр;
    3. Снижение затрат на электроэнергию в некоторых случаях это возможно, в других это почти невозможно. Например, использование ПЧВ при работе насоса на открытую емкость - экономия электричества сомнительна, равно как и смысл использования ПЧВ тоже спорный. Однако в замкнутых системах и системах поддержания давления в узком диапазоне - использованиче ПЧВ оправдано и позволяет значительно улучшить качество регулирования давления и подачи достаточного объема воды потребителю;
    4. Снижения силы гидродударов в системе от резкого включения/выключения погружного агрегата, вплоть до полного их гашения. Увеличенная скорость реакции на изменение состояния системы в отличии от прямого пуска;
    5. Значительное снижение риска вывода двигателя погружного насоса из строя в виду неполадок во внешней сети питания;
  • Недостатки использвания ПЧВ для скважинных насосов
  • 1. Цена - стоимость ПЧВ для двигателей свыше 30 кВт снатовится весьма ощутимой для капитальных вложений;
    2. Невозможность ремонта вне сервисного центра;
    3. Невозможность запуска, ввод в эксплуатацию новых ПЧВ без квалифицированного персонала (общепромышленные ПЧВ могут насчитывать до 2000 параметров, а их комбинации имеют вообще запредельные числа - что представляется для профессионала - полем для реализации любых инженерных фантазий, таким же полем для поломки для "мистера кривые руки" и "оно само");
    4. Высокие требования к качеству монтажа, сечению и марки токоведущего кабеля, а также правильного исполнения соединительной муфты "двигатель насоса-кабель". При определенных длинах и частотах возможно возникновение резонансных токов, которые могут повреждать изоляцию двигателей или кабелей, лечение высокого напряжения лечится, однако сборка щита управления становится еще дороже, хоть и надежной.


    РЕЗЮМЕ
    Решение об использование ПЧВ в каждом конкретном случае должно рассматриваться более тщательно. Безусловно, использование ПЧВ позволяет решить массу проблем, но также позволяет создать массу совешенно новых, решение которых будет доступно только высококвалифицированным специалистам, труд которых будет стоить больших денежных затрат.


    Заказать щит управления на базе ПЧВ можно ЗДЕСЬ

    Установка автоматики работы погружного насоса с прямым пуском



    ПРЕЗЕНТАЦИ ЩИТА СДС-ВОДА1 - безопасная эксплуатация и работа асинхронных двигателей для систем водоснабжения



    щит автоматики работы погружного насоса для станции первого или второго подъема производства СоюзДомСтрой щит автоматики работы погружного насоса для станции первого или второго подъема производства СоюзДомСтрой

    1.Обзор щита управления насосами



    На данный момент существует множество щитов управления насосными агрегатами, основным конкурентом для щита погружных насосов. Щитовое оборудование прямого пуска асинхронных двигателей построено по схеме – (А) блок контроля и (Б) управления с релейным выходом с подключённым магнитным пускателем. Различными производителями, данная схема может усложняться для достижения большей надёжности или предоставления дополнительный функций пользователю, однако простая схема имеет всегда преимущество, т.к. количество факторов риска возрастает с увеличением элементов использованных в системе. Основным подходом в конструировании является – применения надёжных, простых и функциональных элементов.

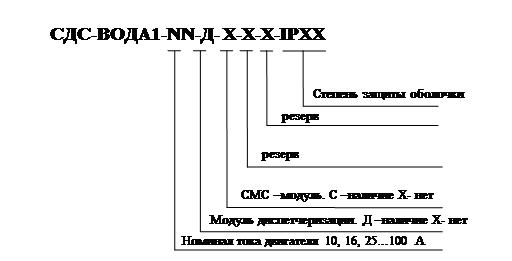

    2.     Функции щита управления СДС-ВОДА1-NN-Х-X-X-X-IPXX

    Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:

    - некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);

    - механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;

    - несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом АПВ;

    - несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;

    - исчезновении момента на валу ЭД («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;

    - при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;

    - замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».



    Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).



    1. Опции для расширения функционала шкафа управления

    Функционал передачи показаний по диспетчерский пульт (ОПЦИЯ) заказной СДС-ВОДА1-NN-Д- X-X-X-IPXX:

    1.      Передача показаний нагрузки в диспетчерский пункт по каждому рабочему агрегату таких как:

    ← напряжение L1

    ← напряжение L 2

    ← напряжение L 3

    ← ток L 1

    ← ток L 2

     ← ток L 3

    ← дифференциальный ток

    ← проводимость изоляции

    ← количество тепла

    ← количество тепла

    ← блокировка прибора

    ←отключение по теплу

    ← отключение по перекосу

    ← счетчик времени включения



    1. Передача аварийных сигналов по СМС на номера из списка (ОПЦИЯ) СДС-ВОДА1-NN-X- C-X-X-IPXX

    ← авария  агрегата №1 (или 2 и пр.)

    ← статус1 (простой опрос) работы двигателя (работа агрегатов, текущая величина уровня)

    ← статус2 (опрос всей системы) работы двигателя (работа агрегатов, текущая величина уровня, электрические характеристики каждого агрегата)

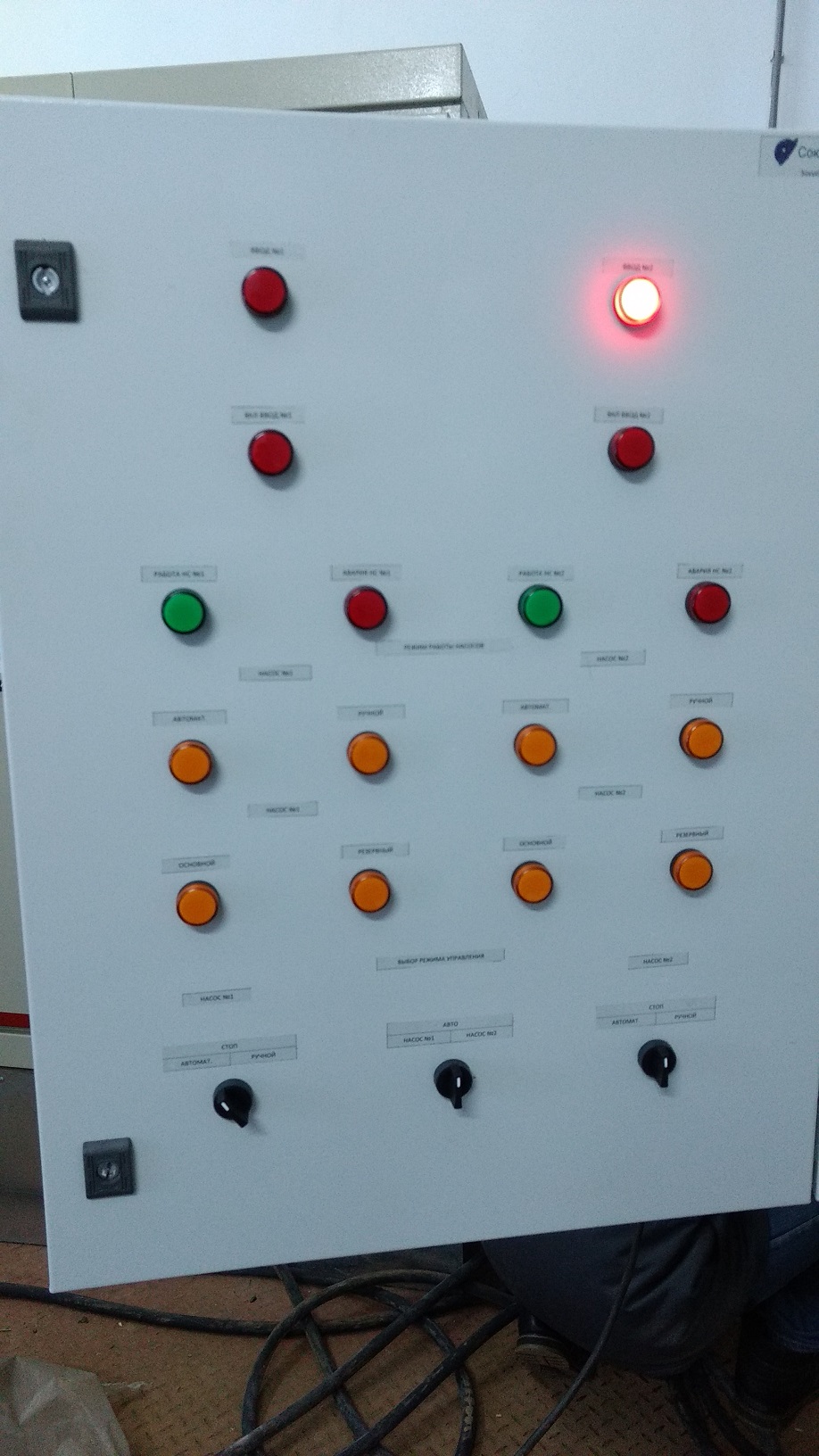

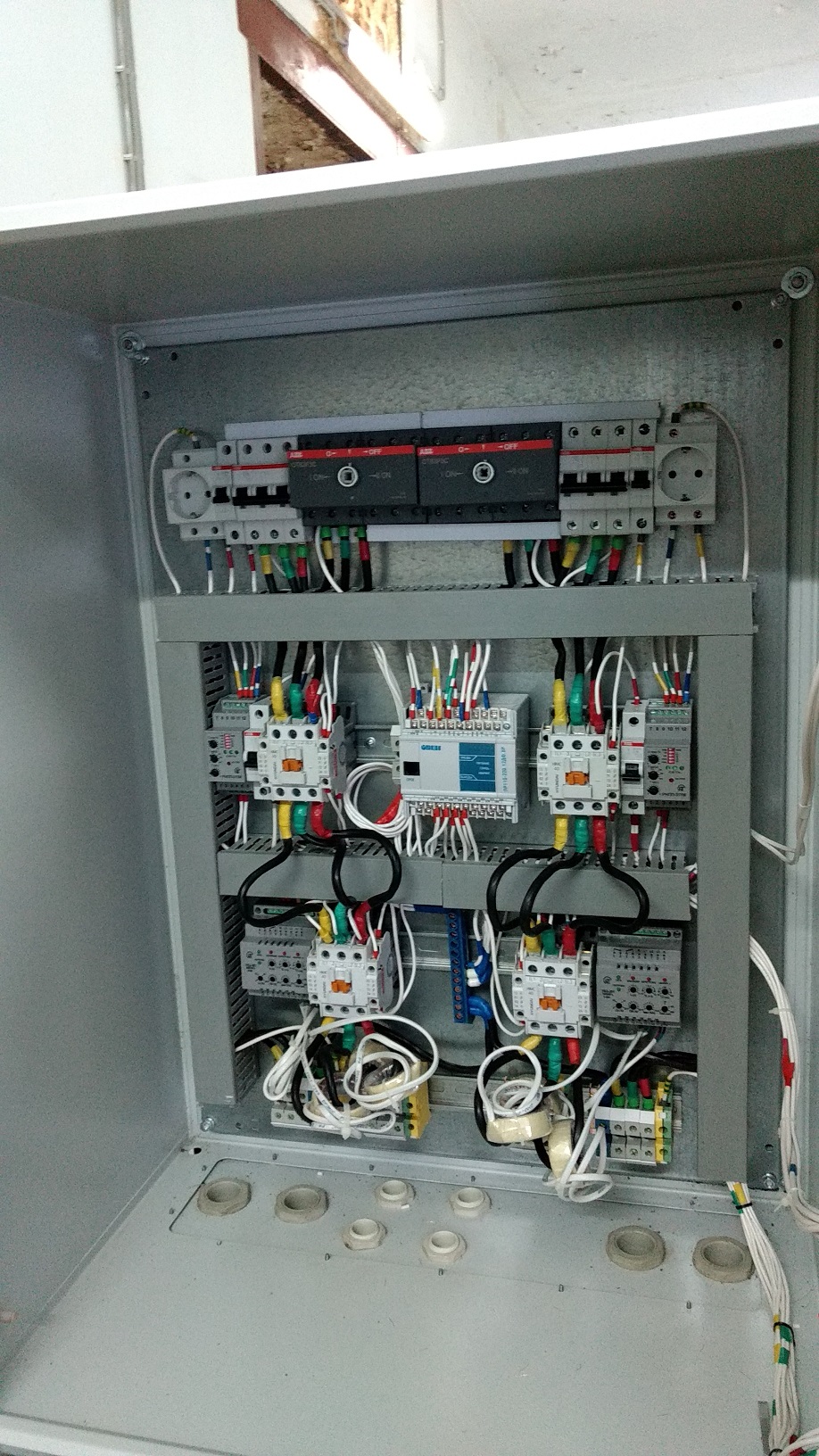

    Внешний вид шкафа управления (возможный вариант исполнения), шкафы для разных целей имеют разные расположения рабочих органов и количество блоков индикации.











    Заказать замену щита управления можно ЗДЕСЬ
