Водомерный узел. Узел учета воды



1 Общие сведения


Узел учета воды, включая:
- обратный клапан (производитель tecofi, genebre);
- межфланцевые затворы (tecofi, genebre), позволяющие разбирать линию и оставлять их в качестве концевого элемента, герметичность при этом сохранятся
- расходомер ВСХНд (стандартно), может быть заменён на расходомер любого производителя (по указанию Заказчика);
- фильтр-грязевик;
- линию байпаса,
- линия прокачки,
- пожарный кран Ду50
- кран Ду15 для отбора проб воды на анализы в месте врезки;
- манометры на входе и выходе
- датчиков давления (или реле) – заказывается отдельно;
- шкаф сбора данных (уровень воды в скважине, текущее давление, показание водосчетчика) и передачи на почту по gsm каналу с указанными интервалами;
- отверстия во фланцевых соединениях для пломбировки;

Габариты для Ду100 1,8 м х 1,6 (ширина х высота)
Монтаж в двух вариантах: к полу на раме в вертикальном положении (стандартная поставка), на стену на кронштейнах (по дополнительному указанию);
Общая цена отгрузки сборки готовой к монтажу, к примеру, для Ду100, составляет 120 тыс. руб., включая НДС18% (по состоянию на 03.2015 г.)



Заказать водомерный узле можно заполнив форму заявки

2 Функциональность водомерного узла


Многофункциональный узел имеет ряд преимуществ:
- компактные размеры дляДу100 : 1600 х 1800 (длина) х 700 мм (глубина)
- узел полной заводской готовности с присоединительными фланцами Pу16 и испытан на давление Pn10 бар;
- для установки водомерного узла, к примеру Ду100, потребуется фланец Ду100 Pу16 на входе и выходе, ровная поверхность для монтажа рамы водомерного узла, после соединения фланцев узел готов к работе.


Дополнительно комплектуется шкафом сбора показаний, может быть использован как теплосчетчик.



Заказать водомерный узле можно заполнив форму заявки

3 Конструкция водомерного узла



Конструкция узла позволяет обеспечивать:
- учет воды в рабочем режиме
- прокачку скважины по обводной линии (если устанавливается ВЗУ);
- санацию трубопровода с (если устанавливается на вводе в здание);
- отбор проб воды;
- контроль работы фильтра по перепаду давления;
- сбор показаний (шкаф сбора показаний давление в системе, объем отобранной воды заказывается по дополнительному запросу);
- узел комплектуется обратным клапаном, который препятствует противотоку;
- отвод в узле с присоединительной гайкой ГЦ-50 может быть использован в качестве пожарного крана с расходом не менее 2,6 л/с (опционально комплектуется пожарным шкафом по запросу);



Заказать водомерный узле можно заполнив форму заявки

4 Фотографии готового шкафа





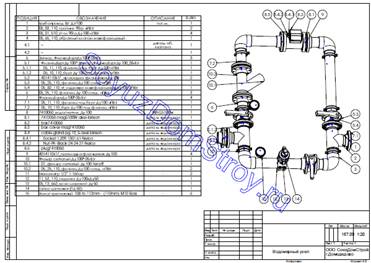

Рис. 1Стадия Проектирование узла
Рис.2 Разработка рабочей документации
DSC_2671

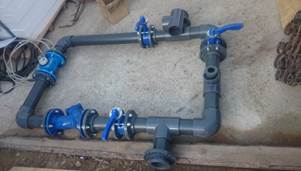

Рис.3 Сборка узла
DSC_2728

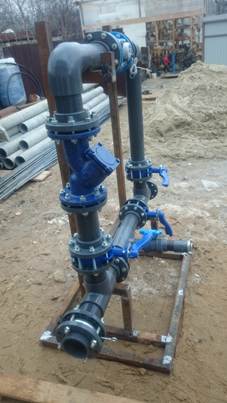

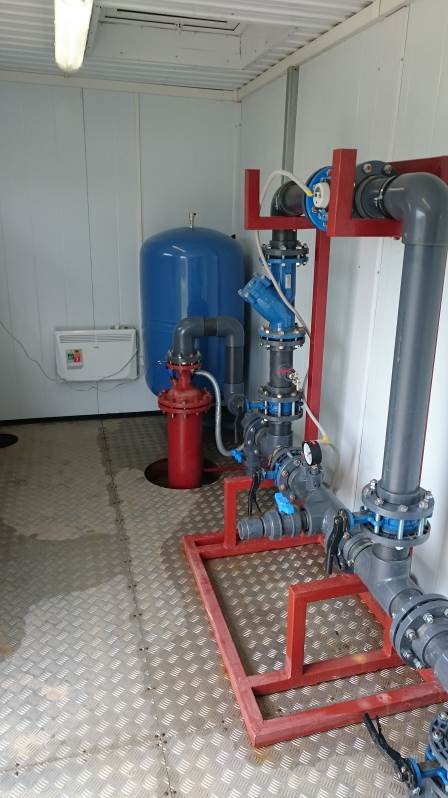

Рис.4 Узел на раме



Заказать водомерный узле можно заполнив форму заявки
