Для водоснабжения коттеджа, дачи, дома для начала требуется решить несколько вопросов, ниже рассмотрены варианты решения.

1. Выбор источника водоснабжения

Классификация источников по способу подключения:

1. Подключение к уже существующим коммуникациям, например, к муниципальному трубопроводу;
2. Водоснабжение из колодца;
3. Водоснабжение из артезианской скважины;
4. Снабжение водой из бассейна, в котором находится пресная вода;

2. Выбор способа прокладки водопровода

Классификация способов прокладки трубопровода для транспортировки воды:

1. Подземный способ (см. рис. 1 а) - водопровод укладывается под землей, как правило, ниже глубины промерзания. Трубопровод укладывают на подушку из песка или цементно-песчанной смеси и засыпают местным грунтом.

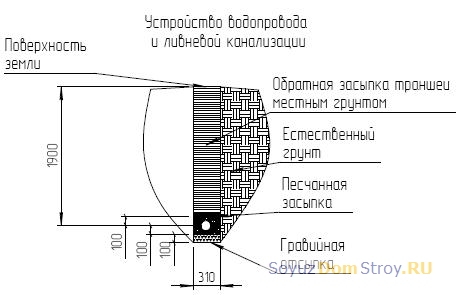

Устройство водопровода (прокладка трубы канализации и водопровода под землей)

Подземный способ (см. рис. 1 а)

Прокладка водопровода под землей осуществляется ниже глубины промерзания почвы с тем, чтобы защитить трубопровод от размерзания в наиболее холодный период года.

2. Наземный способ (см. рис. 1 б) - водопровод укладывается на поверхности земли и обсыпается грунтом для утепления.

3. Надземный способ (см. рис. 1 в), при котором водопровод укладывается над поверхностью земли, как правило на опорах, такой способ используется, когда существует опасность повреждения линии водопровода при сезонных подвижках грунта.

3. Подача воды

1. Подачу воды можно осуществлять ручным способом (не рассматривается)

2. Подача воды в дом осуществляется насосным оборудованием, как правило, погружным насосом с блоком управления, который управляет работой насоса и системой водоснабжения в целом: поддерживает давление, следит за перегреванием насоса, отключает насос при подаче высокого/низкого напряжения.

4. Выбор материала труб водопровода

На сегоднешний день существует множество материалов и из различных комбинаций, в одном случая рациональнее использовать трубопровод из металла, т.к. металл прочнее любого пластика, в другом пластик показывает себя с лучшей стороны.

Итак материал труб, самый ходовой:

1. Сталь (металл) для изготовления стального трубопровода, чугунного трубопровода.

При выборе стальной трубы для прокладки подземного трубопровода следует обращать внимание на то, как она сделана: бывают трубы со швом - электросварные, бывают горячекатанные бесшовные. Бесшовная труба предпочтительнее, т.к. она прочнее электросварной на 10-30%. Бесшовная горячекатанная труба изготавливается по ГОСТ 8732 и ГОСТ 8731, обозначают её в прайс-листах как труба б/ш г/к.

Используя горячекатанную бесшовную трубу с наружней битумной гидроизоляцией можно получить очень хороший результат - прочный и долговечный трубопровод, однако такой трубопровод обойдется не так уж дешево.

Также используют трубы оцинкованные, изготовливаемые по ГОСТ 3262-75, ГОСТ 10704-91 - для прокладки подземного водопровода использование данной трубы недопустимо, т.к. срок службы её составляет от 3-6 лет в зависимости от коррозионной активности грунтов и протекающей в ней воды.

2. Трубы из "пластика", точнее сказать из полимерных материалов, а именно из:

а) полиэтилен низкого давления (сокращенно ПНД, англ HDPE). Основные свойства ПНД – низкая прозрачность, высокая химическая инертность (устойчивость к действию кислот и щелочей), морозоустойчивость.

Также трубы ПНД хорошо выдерживают гидроудары. Отсутствие сложностей при соединении труб, их небольшой вес, высокая экологичность и долговечность (25-30 лет до первого капитального ремонта).

б) Полиэтиленвысокого давления (сокращенно ПВД, англ. LDPE)
в) полиэтиленовые (сокр. ПЭ, англ. PVC); трубы поливинилхлорид (сокр. ПВХ, англ. PVC);
г) трубы изсшитого полиэтилена (сокр. англ PEX);
д) трубы из полипропилена (сокр. ПП, англ. PP),
е) металлопластиковые трубы

5. Типы сетей наружнего водопровода

Сети наружного водопровода можно разделить на несколько видов по назначению:

  • хозяйственно-бытовой для перекачки воды питьевого качества.
  • пожарный (или противопожарный) для предотвращения пожаров.
  • производственный (или технологический) - для перекачки воды технического назначения: санитарно-техническая цели; охлаждение агрегатов, механизмов, машин; различные производственные цели.
  • оросительный/поливочный водопровод для орошения/полива сельскохозяйственных или декоративных растений;
  • оборотный водопровод также может существовать для снижения (рационализации) расхода воды на предприятии.
  • комбинированный водопровод как способ снизить капитальные вложения в водопровод, например, нередко совмещают пожарный и хоз.-бытовой водопроводы в малых населенных пунктах, предприятиях.

6. Нормативно-техническая документация

  • СНиП 2.04.02-84 Водоснабжение наружные сети и сооружения
  • ГЭСН 2001-16 Трубопроводы внутренние
  • ГОСТ 2.784-96 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов. (Unified system for design. Graphic designations. Pipeline elements)
