Водозаборный узел (мини ВЗУ)

ПРЕЗЕНТАЦИЯ ВОДОЗАБОРНОГО УЗЛА (ВЗУ) по схеме скважина – гидробак – сеть для водоснабжения малых поселков, или обеспечения пожаротушения ( 5 л/с )

Общая схема хозяйственно-питьевого водоснабжения объекта

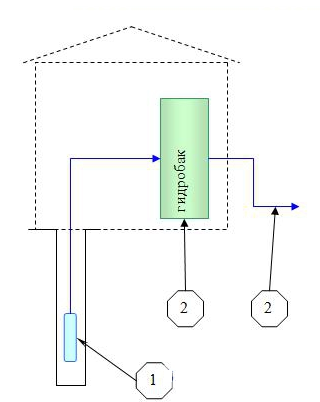

Рис. Общая схема водоснабжения от станции 1-го подъема - погружного насоса

1. Станция первого подъема - погружной насос, расположенный в фильтровой колонне артезианской скважины.

2. Гидробак (группа гидробаков) - используется как буферная емкость и как способ снижения гидроударов, а также для снижение числа включения оборудования до требуемого.

3. Сеть водопровода, идущая к потребителю.



Также смотрите описание технологической цепочки работы станции 1-го подъема из раздела ТХ проекта ВЗУ - описание технологической цепочки станции 1-го

1 Общие сведения

Небольшая ремарка по водозаборных сооружениями в частности водозаборным узлам из подземного источника (артезианской или артезианских скважин) для нужд производства или хозяйственно-бытовых надобностей.

ВЗУ - сложный инженерно-технических объект, стабильная работа артезианских скважины и технологического оборудования которого сильно влияет на работу всего производства. В состав водозаборного узла или как иначе их называют водозаборных сооружений может входить: водоподготовка, ультрафиолетовые лампы, станция дисковой фильтрации, станция 2-го подъема, резервуары чистой воды, а также инженерные сети.

В состав миниВЗУ (водозаборный узел контейнерного типа) входит ограниченное количество элементов в зависимости от потребности Заказчика. В большей степени широкое распространение нашло решение по представленной ниже схеме водозаборного узла из артезианской скважины, насоса глубинника (погружного насоса), автоматики работы данного насоса, узла учёта и коллектора на подходящую сеть водопровода, не исключая инженерные коммуникации: канализация ливнева, канализация хоз.-бытовая, кабеля электроснабжения и кабеля сетей слабых токов (сети связи).





Категория исполнения водозаборного узла

Согласно СП 31.13330.2012 актуализированная редакция СНиП 2.04.02-84* (ВОДОСНАБЖЕНИЕ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ) п. 7.4 Централизованные системы водоснабжения по степени обеспеченности подачи воды подразделяются на три категории:

Первая категория. Допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30 % расчетного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 3 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения поврежденных и включения резервных элементов системы (оборудования, арматуры, сооружений, трубопроводов и др.), но не более чем на 10 мин.

Вторая категория. Величина допускаемого снижения подачи воды та же, что при первой категории; длительность снижения подачи не должна превышать 10 сут. Перерыв в подаче воды или снижение подачи ниже указанного предела допускается на время выключения поврежденных и включения резервных элементов или проведения ремонта, но не более чем на 6 ч;

Третья категория. Величина допускаемого снижения подачи воды та же, что при первой категории; длительность снижения подачи не должна превышать 15 сут. Перерыв в подаче воды при снижении подачи ниже указанного предела допускается на время не более чем на 24 ч.

Конструктивное исполнение мини ВЗУ

В зависимости от производительности скважин, данный ВЗУ может быть производительностью от 15 до 60 куб.м/ч. Производительность максимальная ограничена только дебитом скважины, ввиду того что не всегда возможно пробурить только одну скважину с максимальным дебитом (производительностью скважины), поэтому устанавливают доплнительные инженерные сооружения для компенсации расхода потребителем.

Плюсы:

Простота монтажа трубопроводов, автоматики, низкие эксплуатационные затраты, высокая надежность. Минимальные радиусы зон санитарной охраны (ЗСО). Подача потребителю без разрыва струи.

Минусы:

Нет водоподготовки

Не на всех объектах есть возможность взять необходимый объем воды из скважины (дебит скважин может оказаться низким, и поэтому такую схему применить будет невозможно).

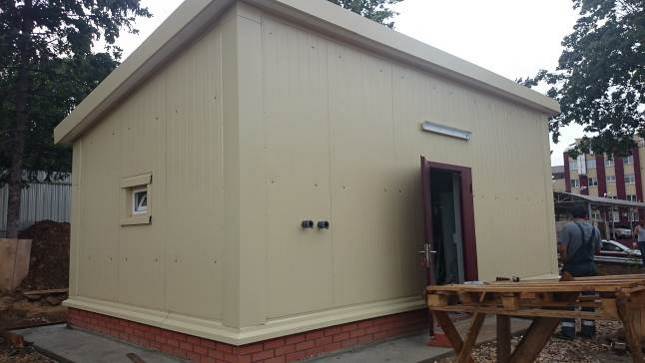

Визуализация объекта

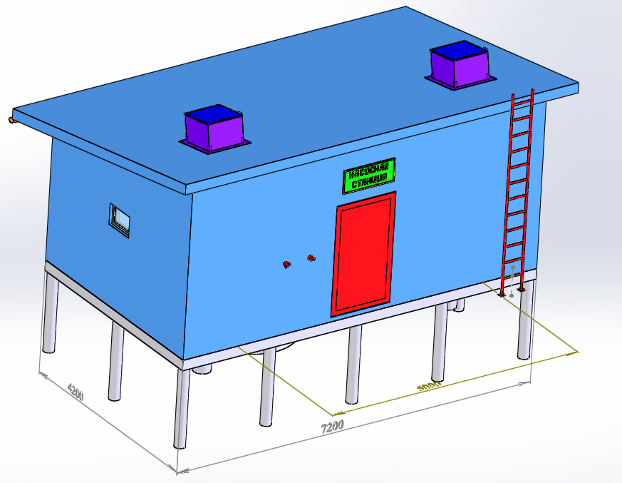

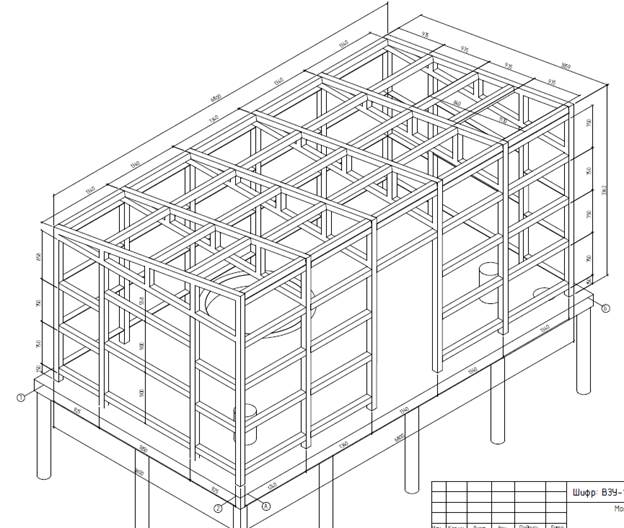

Рис. 1 Разработка рабочей и проектной документации (создание типовых элементов) В данном строении всего 4 разных элемента, из которых собирается здание «как конструктор».

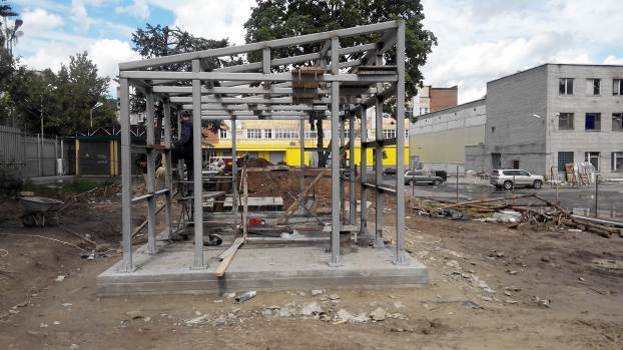

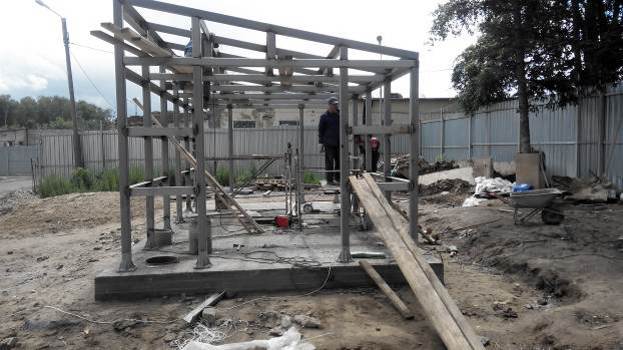

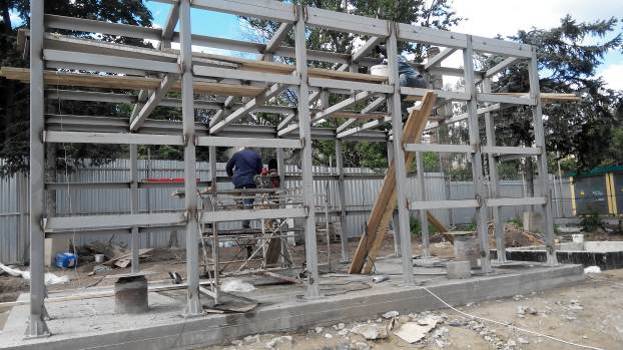

Рис. 2 Монтаж металлокаркаса на объекте

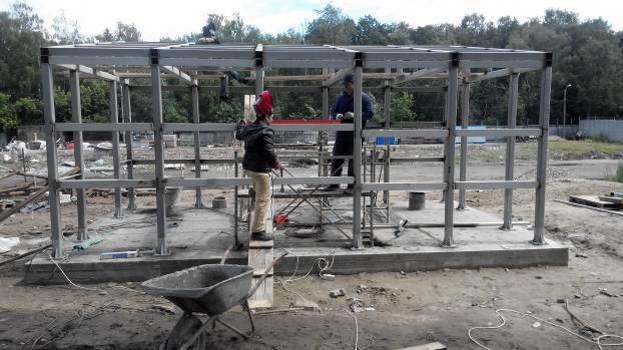

Рис. 3 Монтаж металлокаркаса на объекте



Рис.4  Монтаж металлокаркаса здания миниВЗУ





Рис. 5 Монтаж металлокаркаса на объекте

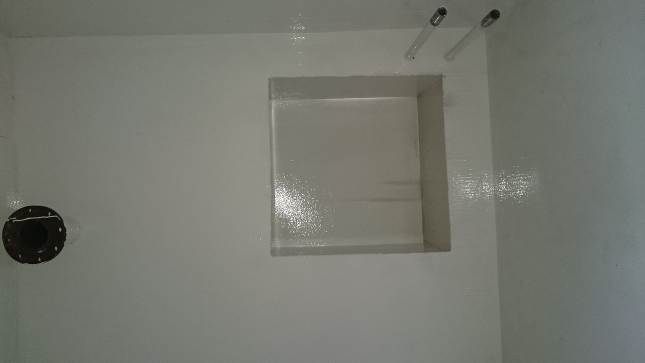

Рис. 6 Заделка швов, подготовка к монтажу технологического оборудования, подсоединение коммуникаций

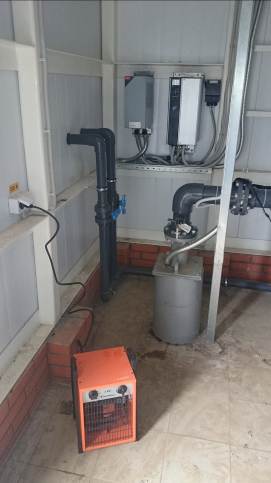

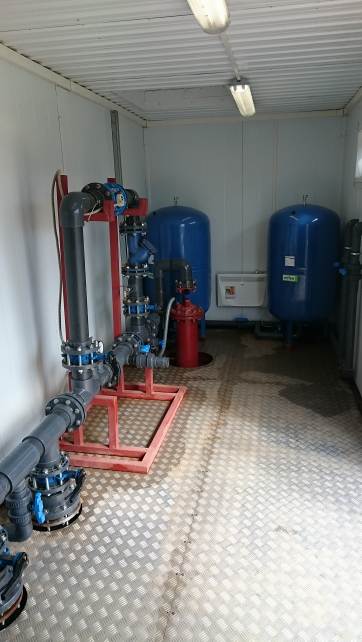

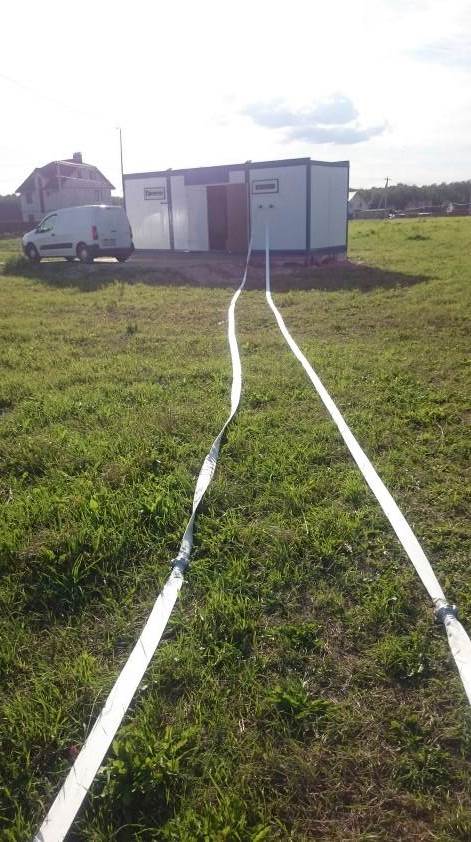

Рис.7 Пуско-наладочные работы


2     Функциональность

Обеспечение водой кондитерского комплекса до 1100 куб.м/сут. Водоподготовка осуществляется на вводах в здания, т.к. на разных этапах производства требуется вода разного качества.

Скважины оборудованы блоком ЧРП (частотно-регулируемый привод), который обеспечивает:

-плавный пуск;

-защиту двигателя насоса от перегрева;

-перекоса фаз;

-обрыва фаз;

-следит за наличием корректной работы датчика давления (при работе с обратной связью)

-сбор показаний со счетчика и передача по каналу в диспетчерский пункт;

-удаленное управление насосом как с пульта диспетчера, так и по СМС командам по заранее введенным номерам;

-рассылка тревожных СМС в случае аварий или критических ошибок.

- опционально интеграция с системой SCADA



3 Конструкция водозаборного узла (мини ВЗУ)

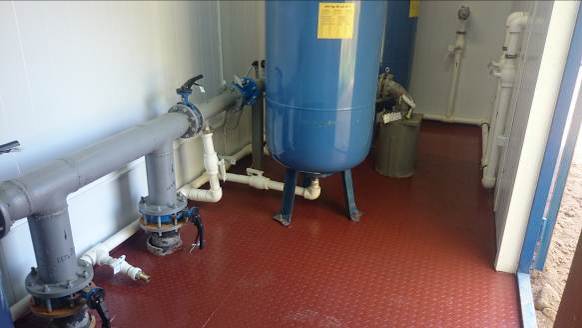

Конструкция здания ВЗУ (павильона водозаборного узла) модульная, количество технологического оборудования максимально возможно минимизировано. Основные узлы ВЗУ управления дублированы (шкафы управления насосами, автоматическое переключение на резерв в щите - щит АВР). 4 Фотографии прочих объектов с данной схемой работы

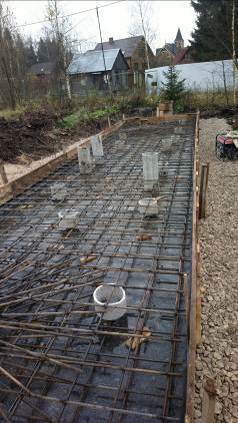

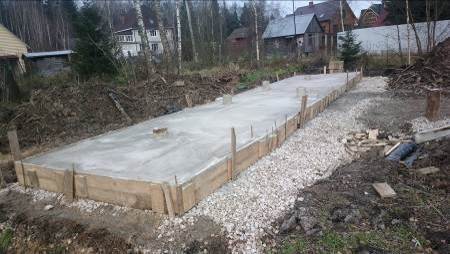

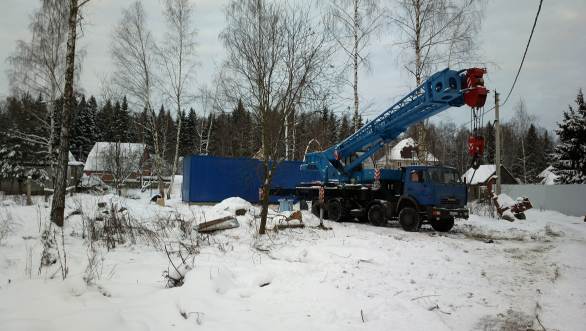

Вариант 1: на станции первого подъема устанавливается плита-основание на которую монтируется блок-контейнер модульного типа и далее устанавливается, при помощи крана контейнерное ВЗУ с готовым к использованию технологически оборудованием.

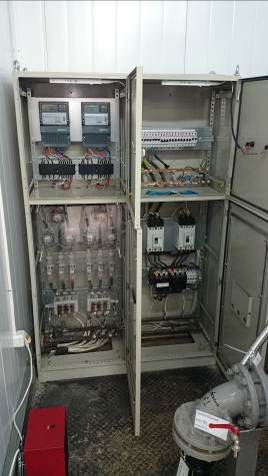

Вводно-распределительная устройство (ВРУ)

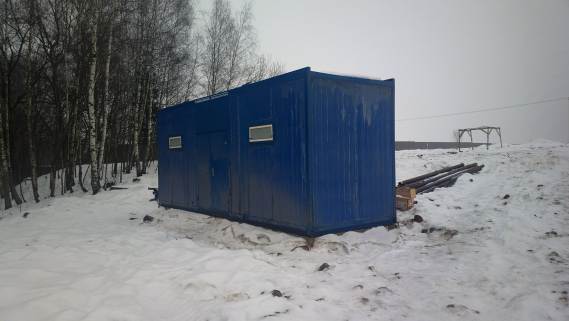

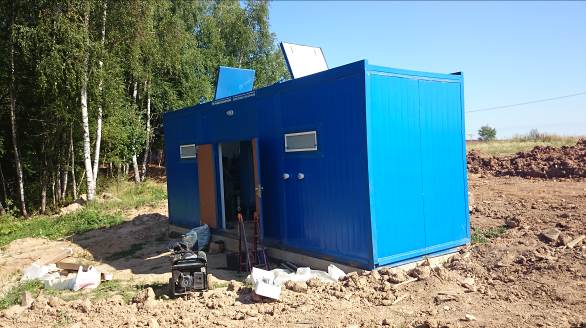

Вариант 2 Блок контейнер

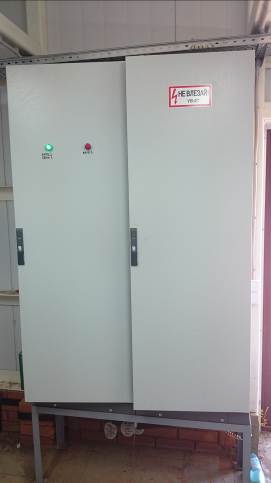

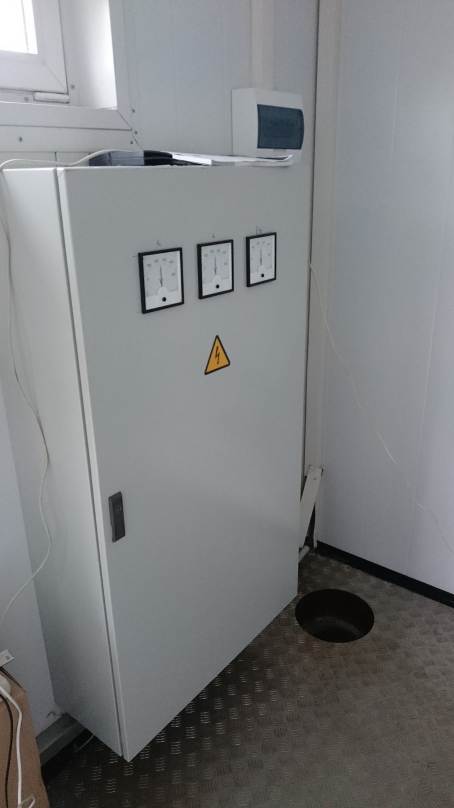

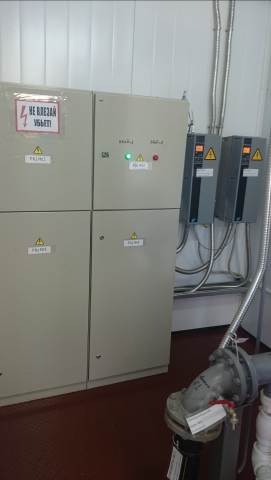

Щит силовой (вводно-распределительный узел - ВРУ)

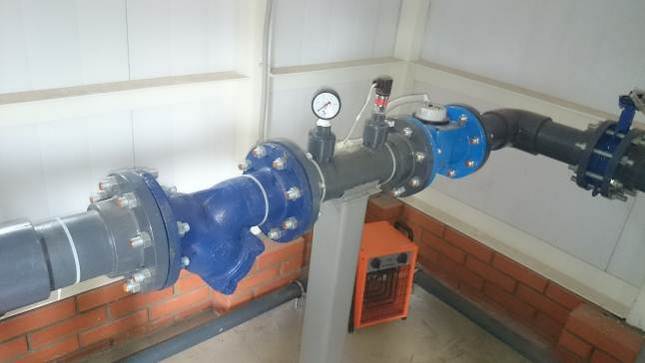

Многофункциональный узел учета (поставляется комплектно)

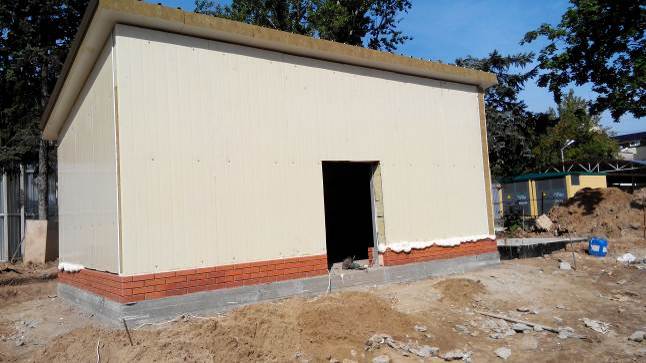

Блок модуль

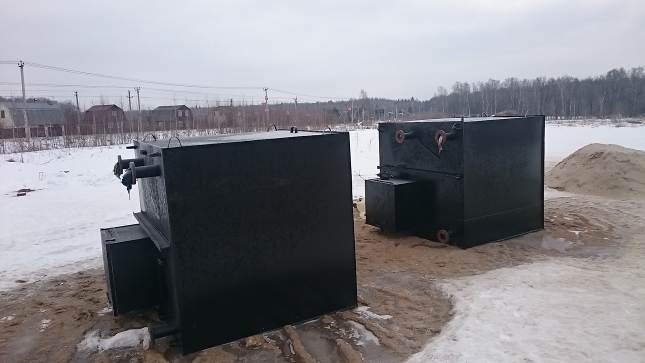

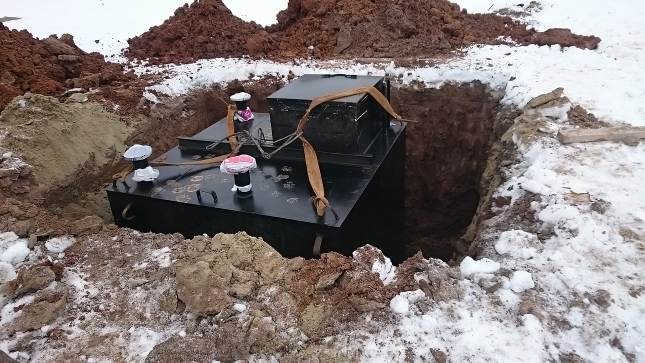

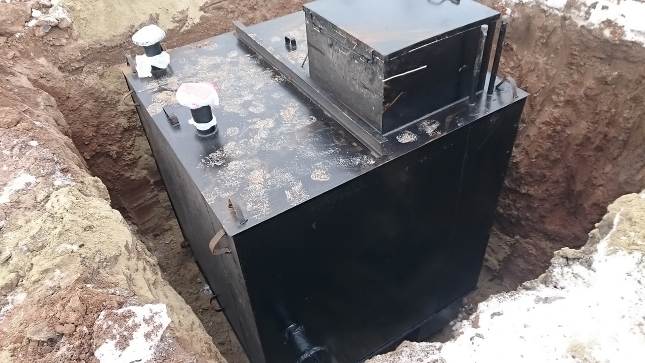

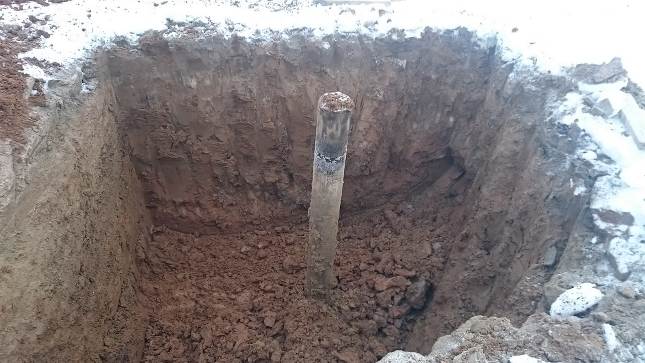

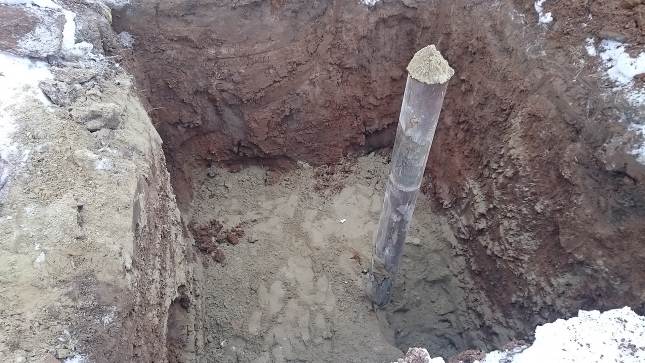

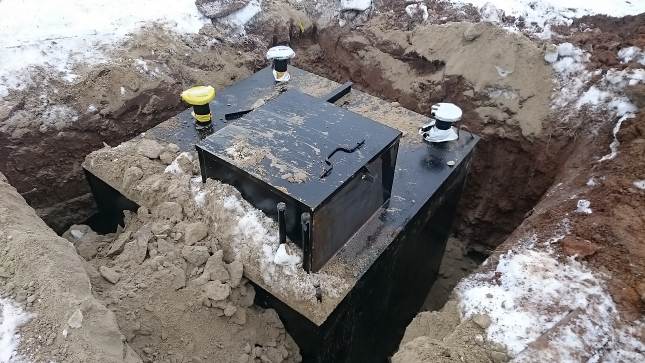

Вариант 3 Комплектные кессоны

 станции 1-го подъема


















Дополнительную информацию по водозаборным узлам можно найти:

1. Водомерный узел (узел учета воды на водозаборном сооружении - станции первого подъема)

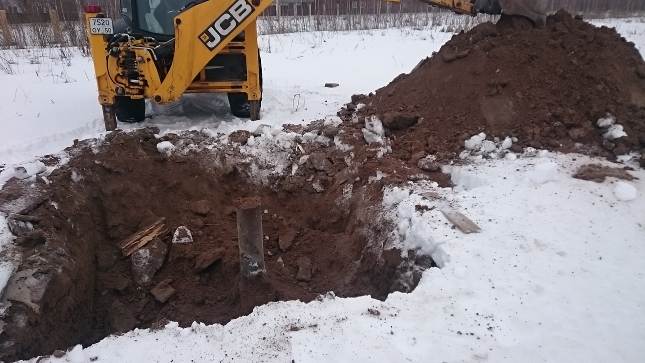

2. Монтаж погружного насоса в скважине

3. Монтаж станции автоматизации погружного насоса (блок защиты двигателя)

4. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины.

5. описание технологической цепочки станции 1-го



Заказать водозаборный узел контейнерного типа можно ЗДЕСЬ
