Раздел ТХ водозаборного узла станции 1-го подъема

Водоснабжение объекта осуществляется из подземного источника водоснабжения -  2-х водозаборных (артезианских) скважин (одной рабочей и одной резервной). Раздел «Скважины водозаборные» выполнен отдельным проектом см. скважины водозаборные.

Данный раздел разработан на основании:

СНиП 2.04.03-85 Канализация. Наружные сети и сооружения

СНиП 3.05.04-85 Наружные сети и сооружения водоснабжения и канализации

СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты

ГОСТ 8020-90  Конструкции бетонные и железобетонные для колодцев канализационных, водопроводных и газопроводных сетей

СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений

СНиП 3.04.01-87 Изоляционные и отделочные материалы

ГОСТ 3634-99 Люки смотровых колодцев и дождеприемники ливнесточных колодцев

СНиП 3.05.05-84 Технологическое оборудование и технологические трубопроводы

Проектируемый объект водопроводный узел в составе 2 водозаборов скважинного типа GRUNDFOS SP 46-17 производительностью Q= 46,6 м3/час с высотой подачи Н = 143,0 м, 2-х узлов учета по одному для каждой скважины, 3-х гидробаков для компенсации гидроударов и снижения частоты включения насосов.

2 Оборудование скважин для эксплуатации

Скважина оборудуется оголовком, который выводится на 0,5 м выше поверхности чистого пола. В плите оголовка предусмотрены герметичные вводы для пропуска электрокабелей и герметизированное отверстие для замера уровня воды в процессе эксплуатации. В выходной патрубок вваривается кран Ду 10 для отбора проб воды. Для каждой скважины монтируется узел учета отобранной воды.

3 Хозяйственно-питьевое и противопожарное водоснабжение

3.1 Общая часть

Данный проект водозаборного узла, разработан на основании технического задания Заказчика и использовались следующие материалы:

·         СП 31.13330.2012 Актуализированная редакция СНиП 2.04.02-84* «Водоснабжение.Наружные сети и сооружения»;

·         СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»;

·         СНиП II-89-80 «Генеральные планы промышленных предприятий».

3.2 Общая схема хозяйственно-питьевого водоснабжения объекта

Рис.3.2.1 Общая схема

1. Станция первого подъема - погружной насос, расположенный в фильтровой колонне артезианской скважины.

2. Гидробак (группа гидробаков) - используется как буферная емкость и как способ снижения гидроударов, а также для снижение числа включения оборудования до требуемого.

3. Сеть водопровода, идущая к потребителю.

3.3 Хозяйственно-питьевое и противопожарное водоснабжение

Для целей хозяйственно-питьевого водоснабжения требуется:

2 скважины (одна рабочая и одна резервная) c погружными насосами Grundfos SP 46-17;

·3 гидробака Reflex 1000 DE;

·Узел учета воды на две скважины: индукционный полнопроходный расходомер ПРЭМ на Ду100 от ЗАО «Теплоком»;

Пожарный объем не предусматривается на ВЗУ, ввиду обеспечения пожарных требований из городского водопровода, однако согласно п. 9.3. СНиП 2.04.02-84*, который гласит «9.3. Пожарный объем воды надлежит предусматривать в случаях когда получение необходимого количества воды для тушения пожара непосредственно из источника водоснабжения технически невозможно или экономически нецелесообразно.».

Экономически нецелесообразно устанавливать станцию 2-го подъема, т.к. получение воды на пожарные нужды в объеме 10 л/с возможно из источника водоснабжения – артезианских скважин, а установка станции 2-го подъема с резервуарами усложнит эксплуатацию, увеличит эксплуатационные затраты, а также удорожит реализацию проекта в целом.

Помимо вышеизложенного эксплуатация ВЗУ без разрыва струи уменьшает риск подачи воды потребителю зараженной (химическими и бактериалогическими факторами) с поверхности.

Станция первого подъема (погружные насосы)

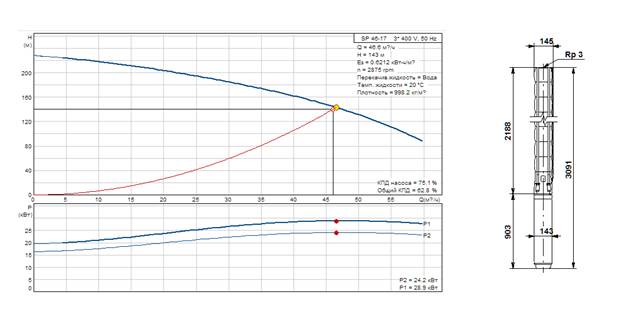

Рис. Характеристики погружного насоса Grundfos SP 46-17

Согласно СНиП 2.04.01-85* в насосной станции установлен пожарный кран условным диаметром 50мм для забора воды на пожаротушение, а также для внутреннего пожаротушения.

Допускается не предусматривать в насосной станции, помещение санитарно-технического узла, согласно СНиП 2.04.02-84*.

Здание насосной станции надежно закрывается навесным замком, ключ от замка хранится у лица, ответственного эксплуатацию водозаборного узла (ВЗУ).

3.4 Пожарное водоснабжение

Производительность скважин подобрана таким образом, чтобы обеспечить пожарное водоснабжение без использования резервуара в объеме не менее 10 л/с в течении минимум 3-х часов тушения пожара. Основная система пожаротушения предусматривается из городского водопровода.

3.5 Мероприятия по снижению шумов и вибрации от насосных агрегатов

Уровень шума при работе технологического оборудования не превышает 40 бБА внутри помещения при допустимых 60 дБА согласно п.1 Таблица 1 СНиП 23-03-2003 «Защита от шума». За пределами здания уровень шума от технологического оборудования не превысит 5 бБА на расстоянии в 1 м.

Кроме того, в конструкции стен использован сэндвич панели с наполнителем из базальтового мин.волокна, который служит эффективным звукопоглотителем и снижает уровень вибрации.

3.6 Система водоподготовки

Система водоподготовки на ВЗУ не используется, согласно ТЗ. Окончательная очистка до качества питьевой воды осуществляется в подвальных помещениях производственных комплексов.

4 Система водоотведения

Система водоотведения представлена линией дренажной канализации К2 для прокачки скважин, проведении регламентных работ на водозаборном узле.

Дополнительную информацию по водозаборным узлам можно найти:

1. Водомерный узел (узел учета воды на водозаборном сооружении - станции первого подъема)

2. Монтаж погружного насоса в скважине

3. Монтаж станции автоматизации погружного насоса (блок защиты двигателя)

4. Станция первого подъема - погружной насос расположенный в фильтровой колонне артезианской скважины.

5. описание технологической цепочки станции 1-го
